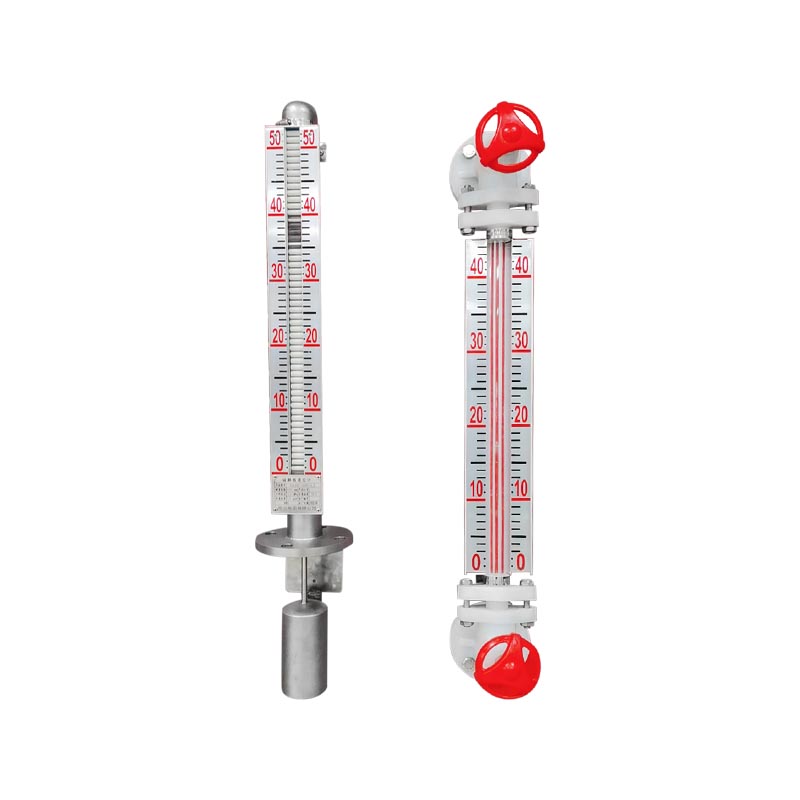

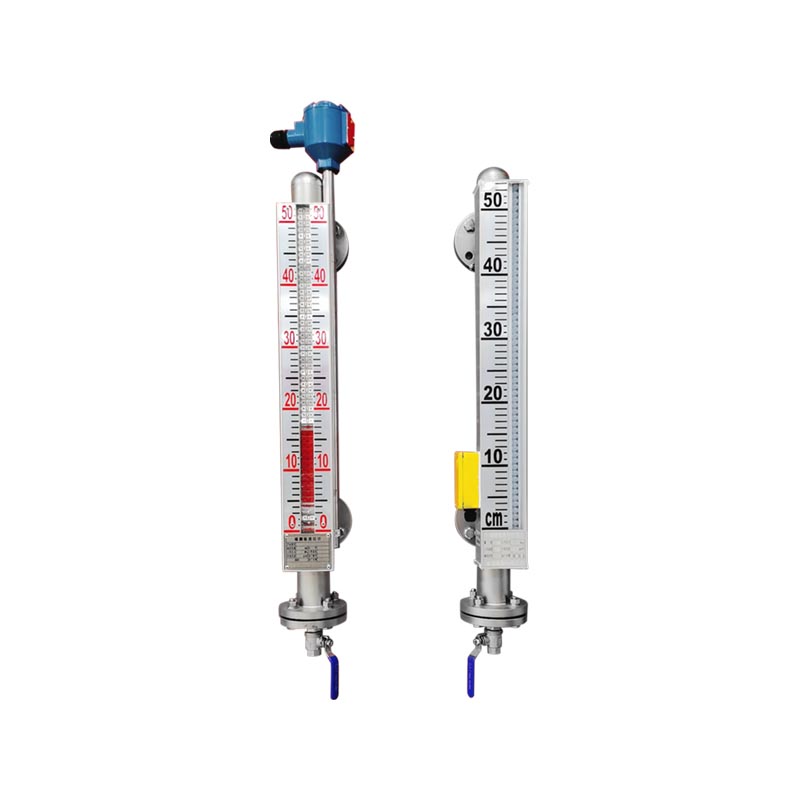

La serie XGUHZ-50C de medidores de nivel de flotador magnético fue desarrollada por la empresa basándose en la introducción de medidores de nivel extranjeros similares. Según la norma HG/T21584-95 del Ministerio de Industria Química, se desarrolló un nuevo tipo de indicador de nivel de líquido. Para garantizar la confiabilidad y superioridad técnica del producto, todas las partes clave del instrumento son la calidad de las materias primas o componentes importados. Puede reemplazar completamente productos similares en el país y en el extranjero. Fiable, seguro, práctico y ampliamente utilizado en la medición y control de líquidos corrosivos, de alta temperatura y alta presión. El medidor de nivel de tablero magnético serie UHZ-50C se usa ampliamente en energía eléctrica, petróleo, química, metalurgia, protección ambiental, marina, construcción, alimentos y otras industrias para la medición y control del nivel de líquidos en el proceso de producción. La serie XGUHZ-50C de medidores de flotador magnético se puede utilizar en varias torres, tanques, ranuras, contenedores tipo bola, detección de nivel de líquido medio en calderas y otros equipos. El medidor de nivel de tablero magnético de la serie UHZ se puede utilizar con alto sellado, a prueba de fugas y adecuado para altas temperaturas, alta presión y resistencia a la corrosión. Compensa el indicador de nivel de líquido de la placa de vidrio (tubo), la claridad de los pobres, fácil de romper y tiene otros defectos, y todo el proceso de medición sin área ciega, mostrando un rango de medición claro. El indicador de nivel de tablero magnético para piezas y componentes utiliza 1Cr18Ni9Ti, 316L, 0Cr18Ni9Ti, 1Cr18Ni9Ti PTFE (PTFE), PP, PVC y otros materiales, y componentes importados. Tiene una excelente confiabilidad y resistencia a la corrosión. La serie UHZ-50 de niveles de flotador magnético se puede producir de acuerdo con diferentes entornos de trabajo para adaptarse a una variedad de entornos y varios medidores de nivel de medios, que incluyen: indicador de nivel magnético tipo flip anticorrosión UHZ-50F, cubierta de aislamiento térmico, medidor de nivel doble magnético de alta temperatura y alta presión, medidor de nivel de flotador magnético montado en la parte superior UHZ-50D. Transmisor y controlador de nivel de flotador magnético de tipo inserción superior UHZ-50S. Serie UHZ-50C de medidor de nivel de flotador magnético Por: cuerpo, caja de placa giratoria (You Hong, pizarra blanca, flotador magnético pequeño), cubierta de brida, etc. Medición de nivel de líquido para todo tipo de contenedores de líquidos. El medidor de nivel de tablero magnético se puede utilizar para altas temperaturas, a prueba de explosiones, anticorrosión, alimentos y bebidas, etc. Visualización in situ del nivel de líquido o visualización y control remotos. Se puede realizar con alto sellado, a prueba de fugas y alta temperatura, alta presión, alta viscosidad, fuertes condiciones corrosivas, medición segura y confiable del nivel de líquido. Todo el proceso de medición no es un área ciega, la pantalla es clara, la lectura es intuitiva y el rango de medición es grande. Con alarma de nivel de líquido LK, interruptor de control, alarma de límite superior e inferior y control del nivel de líquido o nivel límite se puede realizar. Con el transmisor de nivel de líquido LB puede ser nivel de líquido, señal de interfaz Señal estándar convertida en una segunda línea 4~20mADC, Detección remota, instrucción, registro y control.
Características del producto:
1. Estructura simple, fijación hermética, sin mantenimiento especial;
2. Visualización directa del nivel de líquido; no afectado por altas temperaturas, flujo, fácil de fluir, fácil de quemar, tóxico y otras características;
3. No hay fuente de energía que funcione; no es necesario desconectar el estuche; también puede mostrar el nivel de cambio y alarma;
4. Se puede utilizar para entornos de vacío, alta presión y alta temperatura. También se puede aplicar medio de baja densidad;
5. Resistencia a la corrosión, adecuada para la mayoría de líquidos corrosivos;
Principales industrias de aplicación:
1. Industria petroquímica
Tanque de almacenamiento de petróleo crudo, caldera de reacción, torre de destilación, tanque de solvente, tanque de almacenamiento ácido-base, dispositivo de separación de petróleo y gas; Mida petróleo crudo, diésel, gasolina, diversos disolventes y medios químicos ácido-base.
2. Industria química y de fertilizantes del carbón
Planta de conversión de carbón a petróleo, amoníaco sintético, planta de urea, tanque de almacenamiento de metanol, tanque de agua en circulación, tanque de condensado y monitoreo del nivel de líquido de tanques de almacenamiento en condiciones de alta temperatura y alta presión.
3. Industria energética (energía térmica, cogeneración)
Desaireador, condensador, calentador de alta y baja presión, tanque de agua, tanque de aguas residuales; El nivel de líquido del tanque auxiliar de la caldera se combina con señales de transmisión remota al DCS.
4. Tratamiento del agua y protección del medio ambiente
Planta de tratamiento de aguas residuales, estación de agua pura, reúso de agua recuperada, tanques de almacenamiento de químicos (PAC, PAM, tanques de químicos ácido-base), tanque de regulación de aguas residuales; Tanque municipal de abastecimiento de agua.
5. Industria farmacéutica
Tanque de reacción, tanque de ingredientes, tanque de fermentación, tanque de almacenamiento de agua purificada; Medidor de nivel de flotador magnético sanitario, adecuado para condiciones de trabajo limpias farmacéuticas.
6. Alimentos y bebidas
Procesamiento de cerveza, bebidas, cereales y aceite; tanques de almacenamiento, tanques de ingredientes, uso de materiales sanitarios y anticorrosión, medición de aceite comestible, almíbar y caldo de fermentación.
Puntos de venta principales:
1. La visualización in situ es intuitiva y no requiere fuente de alimentación
Al utilizar un acoplamiento magnético para impulsar la placa basculante/la columna basculante para mostrar el nivel de líquido, los límites rojo y blanco son claros de un vistazo y también se pueden ver desde la distancia. No consume electricidad y se puede utilizar incluso en caso de un corte de energía.
2. Estructura simple, alta confiabilidad y larga vida útil
El cuerpo principal consta de un cilindro, un flotador y una columna abatible magnética, sin componentes de transmisión complejos, una baja tasa de fallas, un mantenimiento mínimo y un uso estable a largo plazo.
3. Buen sellado y sin fugas.
Las partes del medio y del indicador están completamente aisladas (transmisión de acoplamiento magnético), sin el riesgo de fuga de los tubos/placas de vidrio tradicionales, lo que lo hace más adecuado para medios tóxicos, inflamables y corrosivos.
4. Adaptarse a las duras condiciones laborales
Puede soportar altas temperaturas (hasta 400 ℃), altas presiones (hasta PN40), fuerte corrosión y puede cubrir la mayoría de las condiciones de trabajo con revestimiento/materiales opcionales (PP, PTFE, 304/316L).
5. Seguro y a prueba de explosiones, adecuado para entornos peligrosos.
El cuerpo es una estructura puramente mecánica, con transmisores de transmisión remota opcionales de seguridad intrínseca/a prueba de explosiones, que son muy adecuados para entornos inflamables y explosivos como tanques de petróleo, químicos y almacenamiento.
6. Se puede instalar transmisión remota para lograr inteligencia.

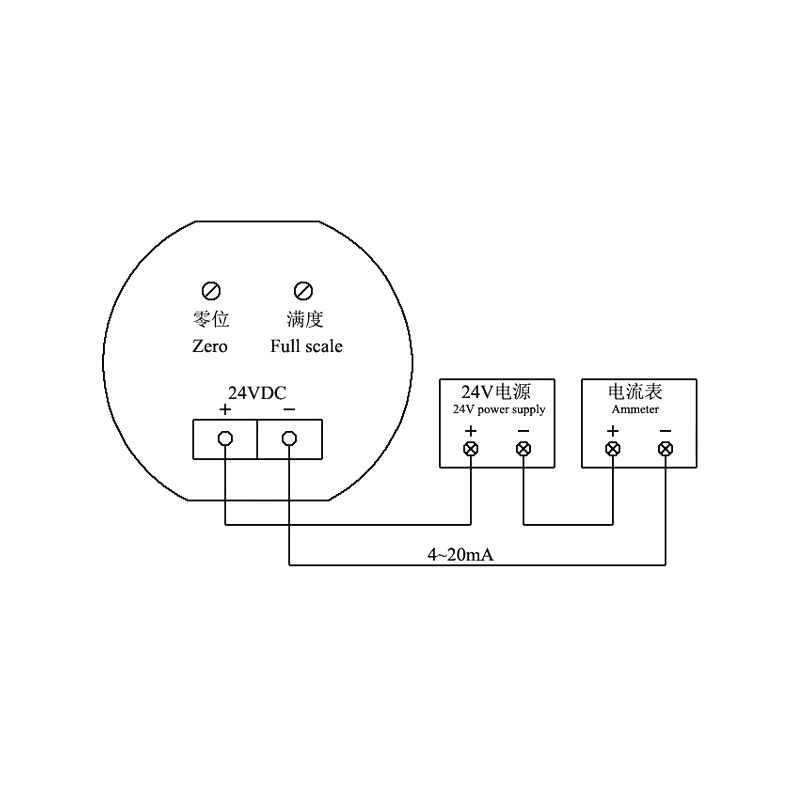

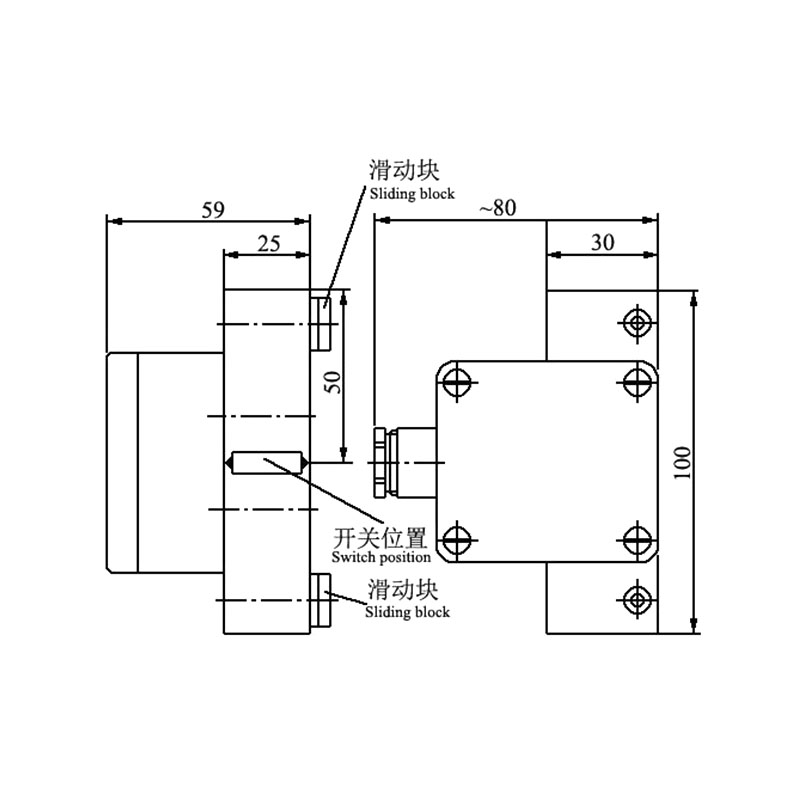

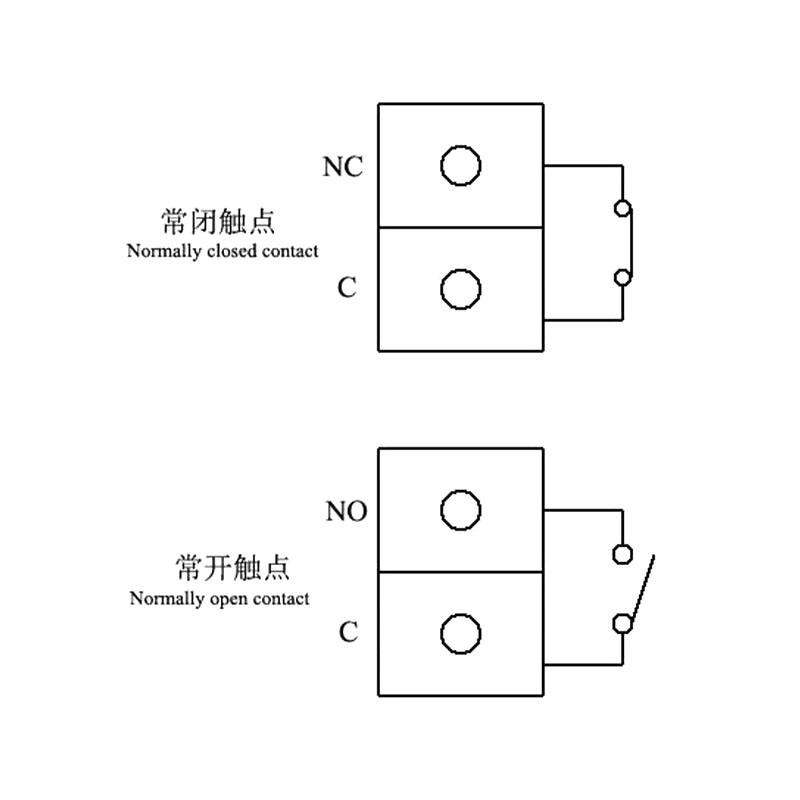

Transmisor remoto de interruptor magnetostrictivo/de láminas opcional, capaz de emitir señales de 4-20 mA, HART, RS485 y otras, conectado a DCS/PLC para monitoreo centralizado, y también puede equiparse con un interruptor de nivel de líquido para alarma de límite superior e inferior.
7. Amplio rango de medición e instalación flexible
La altura de medición puede variar desde unos pocos cientos de milímetros hasta más de diez metros, con múltiples métodos de instalación que incluyen montaje lateral, montaje superior y montaje lateral superior, adecuados para varios cuerpos de tanques.
Notas de aplicación:
1. El equipo del usuario en la brida debe prestar atención para garantizar la tolerancia de posición de la forma de fabricación y soldadura.
De lo contrario, afectará la instalación y el uso.
2. El indicador de nivel de líquido debe instalarse verticalmente. La verticalidad será inferior a 5 grados.
3. El diagrama de estructura de forma "L1" se denomina indicador de nivel de líquido magnético de montaje lateral "distancia del tubo Shen" (también llamado
zona ciega). Este es un parámetro importante que el usuario debe comprender. Es un parámetro importante en los parámetros básicos del indicador de nivel de líquido.
Según el teorema de Arquímedes, la longitud del medidor de nivel de flotador magnético depende de la densidad del material medido.
medio líquido. Cuanto menor sea la densidad del medio líquido, más largo será el flotador magnético. Tubo de plomo desde el plomo inferior.
la tubería hasta la parte inferior de la longitud de la "distancia del tubo Shen" es; por el contrario, cuanto más corto sea. Diseño para facilitar el
diseño. El uso correcto por parte de los usuarios, la instalación, la densidad típica del líquido especial y la mesa de control del fregadero se pueden utilizar como
referencia.
4. Para evitar transitorios, el flotador magnético en el conducto principal tiene movimiento e impacto a alta velocidad. Indicador de nivel de líquido: Cathy
Utilizará un flotador magnético fijado en la parte inferior del tubo de líquido de plomo. Los usuarios deben instalarse antes de la instalación del
Uso de la tarjeta antes de poder instalarla.
5. El indicador de nivel de líquido debe instalarse verticalmente para garantizar que el flotador magnético se mueva libremente en la tubería principal.
6. El medidor de nivel de líquido y el contenedor deben estar equipados con una válvula de cierre para cortar el material para limpieza y mantenimiento. 7. Indicador de nivel de líquido: No hay promesa de precisión; afectará directamente el funcionamiento normal del medidor de nivel de líquido.
8. Después de instalar el indicador de nivel de líquido, un imán para corrección: para la guía magnética de doble columna, para que el cero menos se muestre en rojo, el cero o más se muestre en blanco.
9. Indicador de nivel de líquido: Primero, abra la válvula de la tubería de líquido principal. Deje que el medio líquido se equilibre en el tubo principal,
Evite el medio líquido con un rápido aumento en la diferencia de flotación, causado por una falla en el giro magnético o un desorden (en caso de este fenómeno, se puede realizar una recalibración magnética).
10 Brida de extremo abierto bli: Cuando use un flotador magnético, preste atención al lado del extremo magnético con un imán hacia arriba, no se puede voltear.
11 . Indicador de nivel de líquido:e No debe entrar impurezas sólidas ni impurezas magnéticas para evitar bloquear el flotador y debilitar la flotabilidad.
12. Según los medios, en la tubería principal de la válvula de aguas residuales, retire los sedimentos del tubo.
