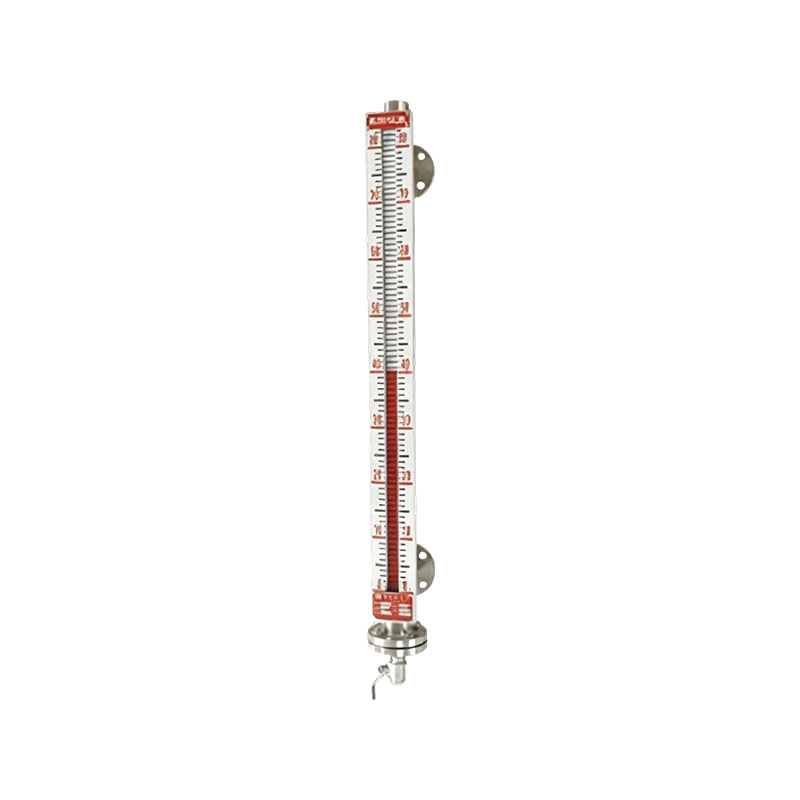

Medidor de nivel magnético serie XG/JYZX

Medidor de nivel magnético de la serie XG/JYZX, también conocido como columna abatible magnética o placa abatible magnética. Un medidor de nivel de flotador magnético puede medir de forma segura y confiable el nivel de líquido en condiciones de alta temperatura, alta presión, alta viscosidad y fuerte corrosión. La lectura es intuitiva, la pantalla llama la atención y el rango de medición es amplio. Equipado con microinterruptores y transmisores remotos de nivel de líquido, puede lograr alarmas de límite superior e inferior y control del nivel de líquido (límite), así como detección y control remotos. Los productos de la serie de medidores magnéticos de nivel de líquido se utilizan ampliamente para la medición y el control del nivel de líquido en diversas industrias, como la de energía, petróleo, química, metalurgia, protección ambiental, medicina, alimentos, etc. El medidor de nivel de columna abatible con flotador magnético serie XG/JYZX está conectado al contenedor a través de una brida lateral, de modo que los cambios en el líquido en el medidor de nivel son en realidad consistentes con los cambios en el nivel del líquido dentro del contenedor. El flotador cilíndrico dentro de la cámara del indicador de nivel y la placa giratoria magnética y el interruptor fuera del indicador de nivel son en realidad un conjunto de sistemas magnéticos. El flotador cilíndrico afecta la columna abatible dentro de la placa abatible y los componentes magnéticos dentro del interruptor a través de un campo magnético, mostrando así linealmente los cambios en el nivel del líquido.
La columna de giro de la placa de giro magnético está equipada con pequeñas columnas de acero magnético, y todas las columnas de giro están colocadas uniformemente en ranuras de aluminio con un espacio radial de 10 mm. La mitad de las columnas invertidas son blancas y la otra mitad son rojas. Cuando el nivel del líquido en el indicador de nivel sube y baja, el flotador se mueve en consecuencia y el campo magnético del haz del imán permanente instalado en su parte superior impulsa la columna magnética de la placa que gira hacia afuera para girar 180°. Cuando el nivel del líquido aumenta, cambia de blanco a rojo. Por el contrario, cuando el nivel del líquido baja, la columna invertida cambia de rojo a blanco. De esta forma, la columna basculante puede reflejar los cambios en el nivel del líquido dentro del contenedor sin necesidad de fuente de alimentación. Proporciona un medio y método seguro y confiable para la detección del nivel de líquidos en medios inflamables, explosivos y tóxicos al aislar completamente los medios líquidos de los indicadores de medición.
El sensor de nivel de líquido UQZ se utiliza para medir el nivel de líquido y transmitir señales junto con los medidores de nivel de flotador magnético de la serie JYZK. La señal de resistencia correspondiente al nivel del líquido se convierte en una señal de corriente estándar emitida por el transmisor.
El interruptor magnético de la serie UK se divide en interruptores magnéticos ordinarios e interruptores magnéticos de retención bidireccionales y se utiliza junto con el indicador de nivel de flotador magnético de agua de la serie XG/JJZK.

Características del producto:
1. La estructura es simple, resistente y confiable y no requiere mantenimiento especial.
2. El medio líquido y el indicador de medición están completamente aislados.
3. Puede medir e indicar el nivel de líquidos corrosivos, inflamables, tóxicos, agitados y contaminados, y es adecuado para entornos de alta temperatura y alta presión.
4. Pantalla de columna con tapa magnética; sin necesidad de una fuente de alimentación externa. Los resultados de la medición se pueden transmitir remotamente a través del circuito, logrando control y detección remota.
5. Además del tipo básico, existen varias formas de medidores de nivel de líquido, como el tipo de alta temperatura y baja presión, el tipo de alta temperatura y alta presión, el tipo de chaqueta, el tipo de montaje superior, el tipo anticorrosión, el tipo líquido-gas, el tipo a prueba de heladas, etc. Industria de aplicaciones:
1. Industria petroquímica: diversos tanques de almacenamiento, reactores, tanques de compensación y torres utilizados para monitorear los niveles de líquidos y las posiciones límite.
2. Tratamiento de aguas y protección del medio ambiente: medición de niveles de líquidos en tanques dosificadores, tanques de almacenamiento de aguas residuales, tanques de agua circulante y tanques de almacenamiento de agua purificada.
3. Energía térmica y eléctrica: monitoreo de niveles de líquidos en tanques de agua caliente, tanques de agua desoxigenada, intercambiadores de calor y contenedores de equipos auxiliares.
4. Industria ligera, alimentaria y farmacéutica: detección de nivel de líquidos para tanques de ingredientes, tanques de fermentación, tanques de cocción y tanques de almacenamiento de materia prima.
