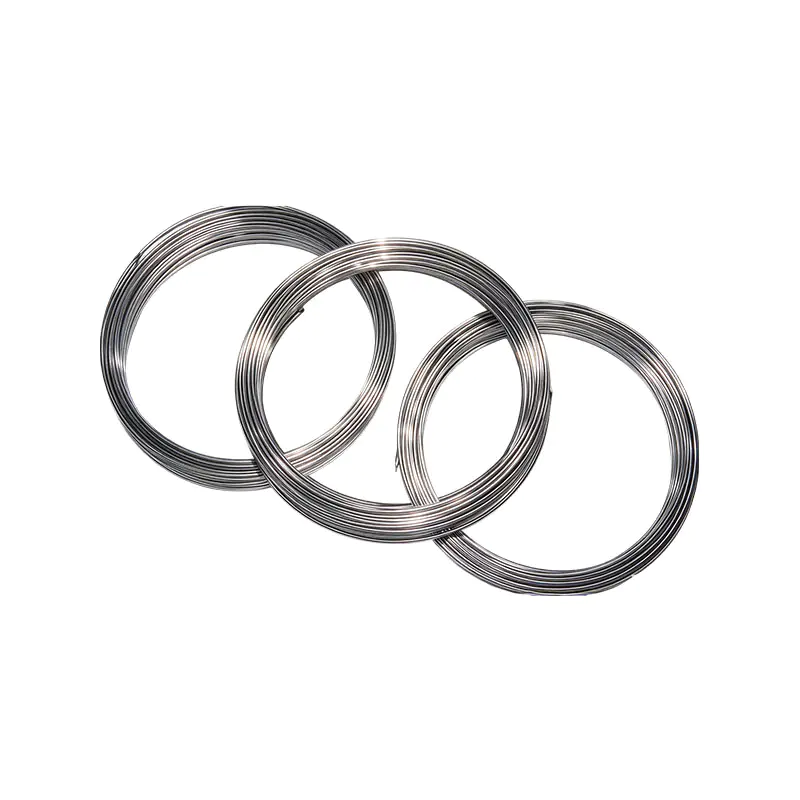

Cable termopar blindado

El cable de termopar blindado, comúnmente conocido como alambre blindado o, internacionalmente, como cable de termopar con aislamiento inorgánico, es un conjunto sólido hecho de un tubo protector de acero inoxidable, polvo aislante de óxido de magnesio y material de alambre de termopar, combinados y compactados en un molde. Tiene las ventajas de resistencia a la presión, resistencia a terremotos, flexibilidad, miniaturización y rápido tiempo de respuesta térmica. Es el material central para la fabricación de termopares blindados.

Ventajas del producto:
1. Respuesta térmica sensible y amplio rango de medición de temperatura
Pequeña inercia térmica, rápida velocidad de detección de temperatura, puede cubrir rangos de temperatura alta y baja, salida de potencial termoeléctrico estable y puede capturar rápidamente cambios de temperatura en las condiciones de trabajo.
2. Alta resistencia mecánica, flexible y fácil de instalar.
La carcasa blindada de metal es resistente a vibraciones e impactos y puede doblarse moderadamente, lo que la hace adecuada para espacios de equipos pequeños e instalaciones complejas de cableado en sitio.
3. Buen sellado protector y fuerte adaptabilidad ambiental.
La estructura de aislamiento mineral es densa, resistente a la humedad, al polvo y a la oxidación, con un rendimiento de aislamiento confiable y puede funcionar durante mucho tiempo en entornos industriales hostiles, como polvo y altas temperaturas.

Principales puntos de venta:
1. Amplio rango de medición de temperatura y velocidad de respuesta rápida
Pequeña inercia térmica, detección de temperatura sensible, capaz de medir temperaturas altas y bajas, salida de potencial termoeléctrico estable y retroalimentación en tiempo real de los cambios de temperatura en el sitio.
2. Flexible y resistente a vibraciones, con gran adaptabilidad de instalación
El cuerpo de la armadura es flexible, resistente a impactos y vibraciones y puede colocarse fácilmente en espacios de equipos pequeños y sitios de tuberías complejos.
3. Protección de aislamiento denso, alta durabilidad.
La estructura de aislamiento mineral tiene un buen rendimiento de sellado, resistencia a la humedad y al polvo, resistencia a la oxidación y puede soportar entornos industriales hostiles, lo que reduce la probabilidad de fallas y extiende la vida útil.

Contáctenos
ANTV：Sin artículo anteriorSIG：Cable termistor blindado
Preguntas frecuentes Especificaciones de rendimiento

P1: ¿Cuál es el radio de curvatura mínimo requerido para cables de termopar blindados?
R: Generalmente, el radio de curvatura no debe ser inferior a 5 a 7 veces el diámetro exterior de la armadura. La sonda del extremo caliente no debe doblarse tanto como sea posible para evitar la rotura del cable interno y afectar la medición de temperatura.

P2: ¿Pueden los termopares blindados medir directamente medios de alta temperatura?
R: El límite superior de medición de temperatura depende del material de la funda y de la escala del termopar, y diferentes modelos tienen diferente resistencia a la temperatura; En condiciones de temperatura ultraalta, es necesario verificar las especificaciones y parámetros. Exceder el rango acelerará el envejecimiento y el daño.

P3: ¿Cuáles son las razones por las que la señal de medición de temperatura salta y los valores son inexactos?
R: Las causas comunes incluyen interferencias electromagnéticas, mal contacto del cableado y daños en la capa de aislamiento causados ​​por la humedad. Se recomienda utilizar un tipo blindado para entornos de interferencia, con conexión a tierra de un solo punto de la capa de blindaje y verificar el apriete de los terminales del cableado.

P4: ¿Se pueden extender y empalmar cables de termopar blindados para su uso?
R: No se recomienda conectar y extender directamente a voluntad. Para la extensión se deben utilizar cables de compensación con el mismo número de división; Mezclar cables comunes generará un potencial de calentamiento adicional, lo que provocará errores de medición importantes.

1.1 El nombre del producto, modelo, número de escala, material del tubo exterior y temperatura de funcionamiento se muestran en la Tabla 1-1.

Nombre del producto modelo Tipo de termopar Material de la funda exterior Diámetro exterior (mm) Temperatura máxima de funcionamiento. (ºC)
Cable termopar blindado Chromel-Nisil
Cable termopar blindado Chromel-Nisil-Mg 		KK
kn 		K
N 		GH3030, GH3039, 25Cr-20Ni 0,5; 1.0 500
1,5; 2.0 800
3,0; 4,0; 4,5; 5.0 900
6,0; 8.0 1100
Cable termopar blindado Chromel-Nisil
Cable termopar blindado Chromel-Nisil-Mg 		KK
kn 		K
N 		1Cr18Ni9Ti, 316L; 304 0,5; 1.0 400
1,5; 2.0 600
3,0; 4,0; 4,5; 5.0 800
6,0; 8.0 800
Cable termopar blindado Chromel-Constantan KE E 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 400
1,5; 2.0 500
3,0; 4,0; 4,5; 5.0 600
6,0; 8.0 800
Cable termopar blindado de hierro-Constantan kj J 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 300
1,5; 2.0 400
3,0; 4,0; 4,5; 5.0 500
6,0; 8.0 750
Cable blindado de termopar de cobre-Constantan KT T 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 200
1,5; 2.0; 3.0
4,0; 4,5; 5.0 		300
300
6,0; 8.0 400
Cable termopar blindado PtRh10-Pt KS S GH3030, GH3039, 25Cr-20Ni 1,0; 1.5 800
2,0; 3.0 900
Cable termopar blindado PtRh13-Pt KR R 4,0; 4.5 1000
5,0; 6,0; 8.0 1100
Cable termopar blindado PtRh30-PtRh6 KB B GH3030, GH3039, 25Cr-20Ni 4,0; 4.5 1100
5,0; 6,0; 8.0 1200


Nota: Se pueden proporcionar productos fabricados en otros materiales y con diferentes diámetros exteriores previa consulta entre el proveedor y el cliente.
1.2 Estándares de producto
1.2.1 Los cables de termopar con armadura metálica base cumplen con JB/T8205-1999 y GB/T18404-2001
1.2.2 Los cables de termopar blindados con metales preciosos cumplen con JB/T 8909-1999
1.2.3 Los cables termopares blindados Pt-Rh 30–Pt-Rh 8 cumplen con QB/T 2405-2004

1.3 Método para designar modelos de cable de termopar blindado:

KK 4 G30 φ5.0 I GB/T18404-2001
KK modelo (KKKN, KEKJKTKS, KR, KB)
4 Número de cables: No especificado para dos núcleos; cuatro núcleos se denota por “4”
G30 Material del tubo protector: 1Cr18Ni9Ti se indica con "B"
GH3039 se indica con “G39”
GH3030 se indica con “G30”
25Cr-20Ni se indica con “2520”
316L, 304
φ5.0 Diámetro exterior del cable (Φ0,5–8,0 mm)
I Clase de tolerancia (Clase I, II, III)
GB/T18404 Número estándar
2001 Año estándar

1.4 Las dimensiones del producto y las desviaciones permitidas deberán cumplir con la Tabla 1-2.

Diámetro exterior y tolerancia (mm) KK / kn / KE / kj / KT KS/KR/KB
Mín. Espesor de pared (mm) Mín. Diámetro del cable del termopar. (mm) Mín. Espesor de la capa de aislamiento (mm) Mín. Espesor de pared (mm) Mín. Diámetro del cable del termopar. (mm) Diámetro mínimo del cable del termoelemento (mm)
0,5 ± 0,025 0.05 0.08 0.04 / / /
1,0 ± 0,025 0.1 0.15 0.08 0.1 0.1 0.12
1,5 ± 0,025 0.15 0.23 0.12 0.15 0.15 0.17
2,0 ± 0,025 0.2 0.3 0.16 0.2 0.2 0.23
3,0 ± 0,030 0.3 0.45 0.24 0.3 0.3 0.34
4,0 ± 0,040 0.4 0.6 0.32 0.4 0.4 0.47
4,5 ± 0,045 0.45 0.68 0.36 0.45 0.4 0.52
5,0 ± 0,050 0.5 0.75 0.4 0.5 0.45 0.62
6,0 ± 0,060 0.6 0.9 0.48 0.6 0.45 0.8
8,0 ± 0,080 0.8 1.2 0.64 0.8 0.45 1.16

Nota: Se permiten ligeros ajustes en el espesor de la pared del tubo, el diámetro del cable del termopar y el espesor del aislamiento para cables de termopar blindados multipolares o unipolares.

1.4 Características y tolerancias del termopar
Para termopares blindados fabricados a partir de cables de termopar blindados de diferentes modelos, cuando la unión de referencia es 0 °C, el potencial termoeléctrico debe cumplir con GB/T 16839.1-1997, “Termopares—Parte 1: Tablas de calibración”, y las tolerancias para diferentes grados deben cumplir con las disposiciones de las Tablas 1 a 3.

categoría Clase de tolerancia modelo Tipo Tolerancia (°C) Rango de temperatura (°C)
Cable de termopar blindado de metal base I KK K ±1,5 °C o ±0,4 %t −40 ~ 1100
kn N −40 ~ 1100
KE E −40 ~ 800
kj J −40 ~ 750
KT T ±0,5 °C o ±0,4 %t −40 ~ 350
II KK K ±2,5 °C o ±0,75 %t −40 ~ 1100
kn N −40 ~ 1100
KE E −40 ~ 800
kj J −40 ~ 750
KT T ±1,0 °C o ±0,75 %t −40 ~ 400
III KK K ±2,5 °C o ±1,5 %t −200 ~ 40
kn N −200 ~ 40
KE E −200 ~ 40
KT T ±1,0 °C o ±1,5 %t −200 ~ 40
Cable de termopar blindado de metales preciosos II KS S ±1,5 °C o ±0,25 %t 300 ~ 1100
KR R 300 ~ 1100
pt KS S ±3,0 °C o ±0,5 %t 300 ~ 1100
KR R 300 ~ 1100
II KB B ±0,25 %t 600 ~ 1200
III KB B ±4,0 °C o ±0,5 %t 600 ~ 1200

Nota: t = valor absoluto de la temperatura medida (°C); "pt" indica la calificación estándar (ordinaria).

1.5 Resistencia de aislamiento
La resistencia de aislamiento se medirá entre los pares de cables y entre los pares de cables y la funda exterior. Para cables con un diámetro exterior <1,5 mm, la tensión aplicada será de 75 25 V CC; para cables con un diámetro exterior >1,5 mm, la tensión aplicada será de 500 50 V CC. La resistencia de aislamiento por metro a temperatura ambiente y a temperaturas elevadas deberá cumplir con lo establecido en la Tabla 1-4.

Entorno de prueba modelos Mín. Longitud de medición (m) Temperatura de prueba (°C) Mín. Resistencia de aislamiento (MΩ/m)
Temperatura ambiente. KK, KE, KJ, KT, KN, KS, KR, KB 1 25 ± 15 1000
Alta temperatura. KK, KN, KE, KJ, KS, KR, KB 0.5 500 ± 15 5
Alta temperatura. KT 0.5 300 ± 15 500

Nota: Los materiales aislantes de los termopares blindados y los cables de termopares blindados tienen una conductividad eléctrica limitada; la resistencia del aislamiento disminuye a medida que aumenta la longitud del cable. La conductividad por unidad de longitud se denota por Sm’ (igual a Q’·m’); para cables o termopares de longitud superior a 1 m, la resistencia de aislamiento se expresa en ·m o MQ·m, siendo la resistencia de aislamiento inversamente proporcional a la longitud; para los menores de 1 m, se expresa en MQ·m.
