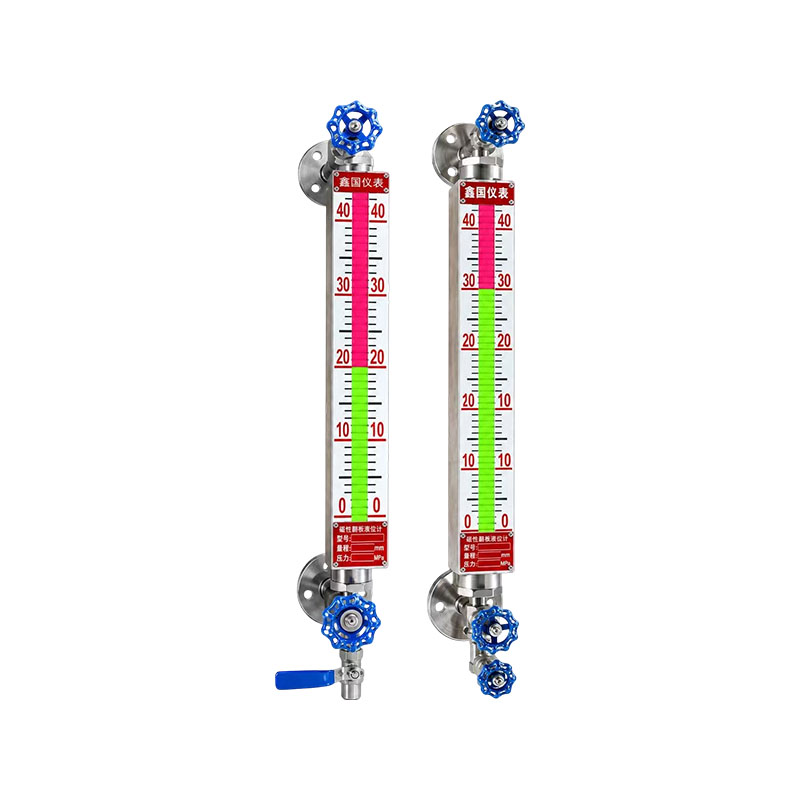

Indicador de nivel de tubo de cuarzo UGS/UNS

El transmisor remoto UQZ-08 consta de un sensor de nivel de líquido y un módulo de conversión. El sensor del transmisor está fijado en forma de haz en el exterior del tubo principal del indicador de nivel de flotador magnético tipo UZ, de modo que esté en el mismo sistema de acoplamiento magnético que el indicador de nivel. Cuando el flotador magnético se mueve hacia arriba y hacia abajo con el nivel del líquido, el grupo de chips de resorte seco correspondiente a la posición del nivel del líquido se ve afectado y activado por el campo magnético dentro del flotador, y el valor de la cadena de resistencia cambia. La señal de resistencia modificada se convierte en una salida de señal estándar de 4-20 mADC de dos cables a través del módulo de conversión. Esta señal se puede utilizar fácilmente junto con el instrumento de control inteligente industrial de microcomputadora de nuestra empresa o conectarse a otros instrumentos secundarios para lograr el propósito de visualización, control, ajuste y alarma. Hay perillas de ajuste de posición cero y perillas de ajuste de escala completa en la placa de circuito dentro de la carcasa del transmisor, que pueden determinar fácilmente la posición cero y las posiciones del punto de escala completa.

Características del producto:
Estructura simple, fácil instalación, rendimiento confiable, resistencia a la corrosión, a prueba de explosiones y pantalla clara.

Principales industrias de aplicación:
1. Industria petroquímica
Equipos petroquímicos, refinerías, recipientes de reacción química, medición de medios corrosivos a alta temperatura, materiales viscosos fácilmente cristalizables, nivel de líquido del tanque, presión diferencial de la torre, presión de la tubería de proceso, transmisión remota con diafragma aislante para evitar el contacto directo del medio con el cuerpo del transmisor.
2. Industria energética (energía térmica/cogeneración)
Nivel de líquido del tambor de la caldera, desaireador, calentador de alta y baja presión, medición de vapor a alta temperatura y agua de la caldera; El monitoreo de presión y nivel de líquido del sistema de tratamiento de agua de la planta de energía está conectado al sistema DCS mediante transmisión de señal remota para monitoreo remoto y enclavamiento.
3. Industria metalúrgica
Fundición de acero y fundición de metales no ferrosos. Procesos de soporte de altos hornos y convertidores, lodos de alta temperatura, electrolitos corrosivos, medición del nivel del tanque, presión diferencial de tuberías, resistencia al polvo, altas temperaturas y ambientes hostiles en el sitio.
4. Tratamiento de aguas y protección ambiental municipal: Plantas de tratamiento de aguas residuales a gran escala, plantas de tratamiento de agua y tratamiento químico de aguas residuales. Lodos, aguas residuales con alta impureza, tanques de almacenamiento de agentes corrosivos, nivel de tanque, presión de tubería y transmisión remota para lograr la recopilación remota de datos desde la sala de control central.

Contáctenos
ANTV：Medidor de nivel de líquido magnetoestrictivo tipo UZ-CZSIG：Sin artículo siguiente
Preguntas frecuentes Especificaciones de rendimiento

P1: ¿Cuál es la mayor diferencia entre un transmisor remoto y un transmisor de presión normal?
R: El medio transmisor ordinario ingresa directamente a la cámara de medición; El transmisor remoto se basa en un diafragma de aislamiento y un tubo capilar lleno de aceite para transmitir presión, y el medio no entra en contacto con el cuerpo del transmisor. Adecuado para medios de alta temperatura, alta viscosidad, fácilmente cristalizables y altamente corrosivos, lo que permite la medición in situ y la recepción remota de señales en la sala de control central.

P2: ¿Es mejor tener un tubo capilar más largo para transmisores remotos? ¿Cuáles son las restricciones?
R: No es que cuanto más tiempo sea mejor. Una longitud capilar excesiva puede aumentar la deriva de temperatura y afectar la precisión de la medición. Generalmente se recomienda medir entre 1 y 5 metros. Para condiciones de trabajo con grandes diferencias de temperatura, intente acortar el tubo capilar tanto como sea posible y, al mismo tiempo, haga un buen trabajo de protección del tubo capilar para evitar apretarlo y doblarlo.

P3: ¿Qué condiciones de funcionamiento requieren el uso de transmisores remotos?
A: ① Alta temperatura del medio, excediendo la temperatura de tolerancia del cuerpo del transmisor; ② El medio es viscoso, cristalino y propenso a obstruir la tubería de presión; ③ Los medios corrosivos fuertes pueden dañar los componentes de medición del transmisor; ④ Los requisitos de higiene son altos y no debe haber condiciones de trabajo con rincones muertos causados ​​por la presión.

P4: ¿Qué parámetros pueden medir principalmente los transmisores remotos?
R: Principalmente mide la presión y la presión diferencial, logrando la medición del nivel de líquido y la interfaz mediante la conversión de presión diferencial. Ampliamente utilizado en tanques de almacenamiento, reactores y torres, generando señales estándar de 4-20 mA para interactuar con sistemas DCS/PLC.

Tubo de cuarzo transparente 99,99% SiO₂ especialmente fabricado. Su punto de deformación es 1077°C y su punto de reblandecimiento es 1730°C.
Resistencia a la compresión: 10 MPa; coeficiente de expansión térmica: 5,5 × 10⁻⁷. Después de someterse a un procesamiento especial, presenta resistencia a altas temperaturas y altas presiones, así como excelentes propiedades mecánicas.
Presión de funcionamiento: 1,6, 2,5, 4,0, 6,4, 10,0 MPa
Temperatura de funcionamiento: <520°C
Rango de medición L: El rango de medición está determinado por la distancia de centro a centro: 300, 500, 800, 1100, 1400, 1700, 2000 mm. Especifique las dimensiones para especificaciones especiales.
Diámetro exterior del tubo de cuarzo (mm): Φ24, Φ29, Φ40
Camisa de vapor calefactor: rosca macho G1/2".
Conexiones de brida: Cumple con las normas de brida HG20592–20635-2009 emitidas más recientemente por el Ministerio de Industria Química en 2009. Diámetros nominales de brida: DN20, DN25. Si el usuario requiere otros estándares (como GB, ANSI, etc.), el diseño se puede personalizar según las necesidades del usuario.
Presión de cierre automático de bolas de acero: superior a 0,2 MPa
Peso: 15-30 kg.

Tabla de selección de medidores de nivel de tubo de cuarzo

No. Artículo Modelo Especificaciones Número de pieza Descripción
1 XQ/UGS/UNS Indicador de nivel de tubo de cuarzo
2 Dispositivo adicional 1 Tipo estándar
2 Con chaqueta de vapor
3 Con dispositivo antihielo
4 Con dispositivo de iluminación
3 Clasificación A Monocolor para medición de nivel de líquido
B Bicolor para medición de nivel de líquido
C Tricolor para medición de interfaz
D Gran diámetro
4 Presión nominal (MPa) 1 1.6 (Clase150)
2 2.5 (Clase300)
3 4.0 (Clase600)
4 6.3 (Clase 900)
5 10.0 (Clase1500)
5 Material mojado C Acero al carbono
P Acero inoxidable (321, 316L)
6 Rango de medición (mm) 3 300
5 500
8 800
11 1100
14 1400
17 1700
20 2000
X Tamaño especial; siga con el número de dimensión después de X
Ejemplo UNS - 1 B 2 P OB Modelo: Indicador de nivel de tubo de cuarzo bicolor estándar
Presión de trabajo: 2,5 MPa
Material: acero inoxidable
Rango de medición: L = 800 mm


Tabla de altura de visualización UGS/UNS versus rango de medición (la altura de visualización se refiere a la altura de la escala)

Rango de medición L (mm) 300 500 800 1100 1400 1700 2000
Altura de la pantalla H (mm) 100 300 600 900 1200 1500 1800
