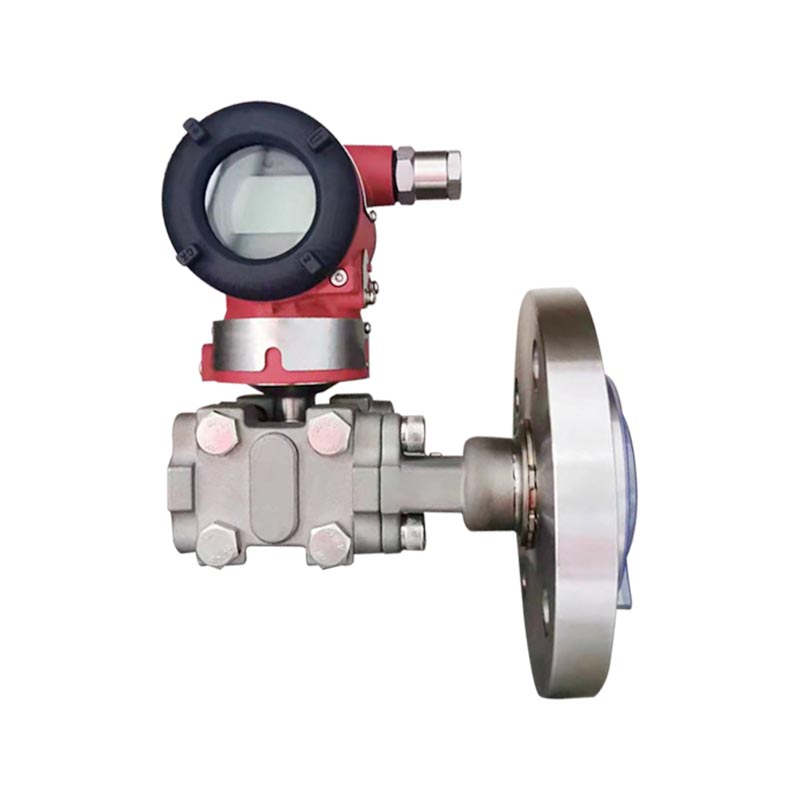

Transmisor de nivel de líquido de presión diferencial XG3051LT

Introducción del producto:
XG3051LT es un transmisor de nivel de líquido de presión diferencial remoto de brida única serie 3051. Basado en el principio de detección capacitiva, el diafragma de aislamiento de brida contacta directamente con el medio medido, convirtiendo el diferencial de presión estática generado por el nivel de líquido en una salida de señal digital HART de 4-20 mA. Se utiliza específicamente para resolver el problema de alta viscosidad, fácil cristalización, fácil sedimentación y medición del nivel de líquido medio de fuerte corrosión, eliminando la necesidad de tuberías de presión y evitando el bloqueo de las tuberías.

Industria de aplicaciones:
1. Industria petroquímica: medición de niveles de líquidos en recipientes de reacción, tanques de almacenamiento, materiales viscosos, medios fácilmente cristalizables e interfaces bifásicas.
2. Protección ambiental del tratamiento de aguas: monitoreo de niveles de líquidos en tanques de aguas residuales, tanques de almacenamiento de químicos, tanques de lodos y medios de sólidos en suspensión.
3. Industria farmacéutica: niveles de líquidos en tanques de reacción, tanques de ingredientes, medicamentos altamente corrosivos y niveles de tanques sanitarios.
4. Alimentos y bebidas: los materiales de alta viscosidad, como salsas y jarabes, se pueden almacenar en tanques con estructuras de bridas sanitarias opcionales.

Contáctenos
ANTV：Sin artículo anteriorSIG：Transmisor de presión diferencial XG3051DP
Preguntas frecuentes Instrucciones de conexión al proceso Entrada Salida Tiempo de respuesta Condiciones Generales Conexiones eléctricas Tabla de códigos de modelo y especificación

P1: ¿Cuál es la diferencia entre XG3051LT y XG3051DP?
R: XG3051DP es un transmisor de presión diferencial común que requiere un conducto de presión externo; XG3051LT es un tipo de transmisión remota de nivel de líquido de brida única, equipado con un diafragma de brida de aislamiento y no requiere una tubería de presión. Es adecuado para medir niveles de líquidos en medios viscosos, cristalinos y que se obstruyen fácilmente, pero no es adecuado para medir flujo.

P2: ¿Cuál es el motivo de la medición inexacta del nivel de líquido y las grandes fluctuaciones?
A: ① El diafragma de brida está cubierto por acumulación de material e incrustaciones; ② El sistema de llenado de aceite de silicona experimenta sobrecalentamiento y presión negativa, lo que provoca la vaporización del aceite de silicona; ③ Error de configuración de migración de rango; ④ La densidad del medio del tanque ha cambiado. Priorice la verificación del estado de funcionamiento del diafragma de brida y luego recalibre el punto cero y el rango.

P3: ¿Cómo seleccionar el diafragma enchufable y la brida plana?
R: El medio es propenso a asentarse y colgarse en la pared. Elija una membrana insertable para evitar que la membrana quede cubierta por sedimentos en la pared del tanque; El medio está limpio y libre de sedimentos y se puede seleccionar una brida plana.

P4: ¿Qué medios no se pueden utilizar directamente con la película 316L?
R: En condiciones de medio con alto contenido de iones de cloruro, ácidos y álcalis fuertes y corrosión fuerte, el 316L se corroerá y requiere la selección de láminas de película de Hastelloy C, Monel o tantalio; Las condiciones de trabajo a altas temperaturas requieren la confirmación del nivel de resistencia a la temperatura del fluido de llenado.

Instrucciones de conexión al proceso del lado de baja presión

Brida elíptica de acero inoxidable de 1/2 NPT (Código 1) 100016 1. Brida de la cámara de presión
2. Junta tórica
3. Conexión de brida elíptica NPT 1/2
4. Perno
Conector en T de acero inoxidable M20x1,5 (Código 2) 100007 1. Brida de la cámara de presión
2. Racor roscado macho en forma de T M20×1,5
3. Perno
4. junta tórica
5. Tuerca M20×1,5
6. Tubo de entrada de presión

Parámetros de medición: presión diferencial, nivel de líquido

Rango de medición
Límite inferior Desde -100% URL (continuamente ajustable)
Límite superior Hasta 100% de URL (continuamente ajustable)
Tabla 1: Relación entre el código de rango y el rango
Código de rango Rango mínimo Rango máximo Presión nominal (máx.)
B 1kPa 6kPa Presión nominal de la brida de nivel
C 4kPa 40 kPa
D 25kPa 250 kPa
E 200 kPa 2 MPa
Tabla 2 Presión nominal de la brida de nivel
Tipo de brida de nivel Diámetro nominal Rango mínimo
Sello remoto único Sello remoto doble
Tipo plano DN 50 / 2" 10kPa 10kPa
Tipo plano DN 80 / 3" 6kPa 1kPa
Tipo plano DN 4" 6kPa 1kPa
Tipo insertado DN 50 / 2" 16kPa 16kPa
Tipo insertado DN 80 / 2" 6kPa 1kPa
Tipo insertado DN 4" 6kPa 1kPa

El intervalo mínimo del transmisor de nivel de presión diferencial será el valor mayor de los intervalos mínimos en la Tabla 1 y la Tabla 2. El intervalo ajustado no deberá ser menor que este intervalo mínimo.
El alcance máximo del transmisor de nivel será el valor menor entre el alcance máximo del cuerpo del transmisor y la presión nominal de la brida de nivel.

Señal de salida
Salida HART de 2 cables, 4–20 mA CC, comunicación digital; El protocolo HART se superpone a la señal de CC de 4 a 20 mA.
Límites de la señal de salida: Imin = 3,9 mA, Imax = 20,5 mA

Corriente de alarma (modo configurable)
Modo de alarma baja (mínimo) 3,7 mA
Modo de alarma alta (máximo) 21mA
Modo sin alarma (mantener) Mantiene el valor actual válido antes de una falla.
Configuración estándar de la corriente de alarma Modo de alarma alta


La constante de amortiguación del componente amplificador es de 0,1 s. La constante de tiempo del sensor y la brida de nivel varía de 0,2 a 2 s, dependiendo del alcance del sensor, la relación de reducción, la longitud del tubo capilar y la viscosidad del fluido de llenado.
Constante de tiempo ajustable adicional: 0,1 ~ 60 s.

El transmisor de nivel con brida se puede montar directamente en cualquier posición.
La condición óptima de instalación es mantener vertical el eje de la brida del proceso. Cualquier desviación posicional provocará un cambio de cero corregible. La carcasa de la electrónica se puede girar hasta 360° y los tornillos de fijación pueden fijarla en cualquier posición.

Condiciones ambientales

Temperatura ambiente
Mínimo Depende del liquido de llenado
Máximo 85ºC
Con indicador local y sellos FKM. −20 ~ 65°C
Temperatura de almacenamiento/transporte
Mínimo Depende del liquido de llenado
Máximo 85ºC
Humedad relativa 0 ~ 100%
Resistencia a los golpes
aceleración 50 gramos
Duración 11 ms
Resistencia a las vibraciones 2 gramos hasta 500 Hz
EMC (compatibilidad electromagnética) Consulte la Tabla 3 "Apéndice EMC"

Límite de temperatura del medio de proceso
Temperatura media:-30~180°C

Límite de temperatura media −30 ~ 180°C
Límites de presión del cuerpo del transmisor Desde 3,5 kPa de presión absoluta hasta presión nominal. La protección contra sobrepresión puede alcanzar 1,5 veces la presión nominal, aplicada a ambos lados del transmisor simultáneamente.
Presión nominal de brida de nivel
Estándar ANSI 150 psi ~ 600 psi
Estándar DIN PN 1,6 MPa ~ PN 10 MPa
Límite de sobrecarga de un solo lado Lado de baja presión: presión nominal del cuerpo del transmisor; Lado de alta presión: presión nominal de la brida de nivel. Puede ocurrir una desviación del cero corregible.
Peso DN 50/2": aprox. 7 ~ 10 kg
DN 80/3": aprox. 8 ~ 11 kilogramos
DN 4": aprox. 9 ~ 12 kg
Protección contra explosiones
Aprobación NEPSI a prueba de fuego Ex dⅡC T6
Aprobación de seguridad intrínseca de NEPSI Ex iaⅡC T4
Temperatura de funcionamiento permitida −40°C ~ 65°C

Condiciones de carga y suministro de energía
Voltaje de suministro 24V
Cargar fórmula R ≤ (Us − 12 V)/Imax kΩ donde Imax = 23 mA
Máx. Voltaje de suministro 42 VCC
Mín. Voltaje de suministro 12 VCC; 15 VCC (para pantalla LCD retroiluminada)
Rango de carga de comunicación digital 230 ~ 600 Ω
Materiales
Cápsula medidora Acero inoxidable 316L.
diafragma Acero inoxidable 316L., Hastelloy C, Tantalum, FEP, PFA, PTFE coating
Brida de proceso Acero inoxidable 304
Llenar fluido Aceite de silicona, Aceite vegetal
Junta Caucho nitrilo (NBR), Fluoroelastómero (FKM), PTFE
Carcasa del transmisor Aleación de aluminio con revestimiento epoxi en la superficie.
Sello de la carcasa Caucho de nitrilo (NBR)
Placa de identificación Acero inoxidable 304
Conexión eléctrica Prensaestopas M20×1,5. Terminales aptos para conductores de 0,5 ~ 2,5 mm²
Conexión de proceso Lado de baja presión del transmisor: rosca interna UNF 7/16". La brida de nivel en el lado de alta presión cumple con las normas ANSI o DIN. Montaje directo disponible, consulte el plano de dimensiones.
Clasificación de protección del gabinete IP67

Tabla 3 Apéndice EMC
No. Artículo de prueba Estándar Básico Condición de prueba Nivel de rendimiento
1 Emisión radiada (recinto) GB/T 9254-2008 Tabla 5 30MHz ~ 1000MHz Pase
2 Emisión conducida (puerto de alimentación CC) GB/T 9254-2008 Tabla 1 0,15MHz ~ 30MHz Pase
3 Inmunidad a las descargas electrostáticas (ESD) GB/T 17626.2-2006 4 kV (Contacto) 8 kV (Aire) B
4 Inmunidad al campo electromagnético de RF radiada GB/T 17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Inmunidad al campo magnético de frecuencia eléctrica GB/T 17626.8-2006 30 A/m A
6 Transitorios eléctricos rápidos/inmunidad a explosiones GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Inmunidad contra sobretensiones GB/T 17626.5-2008 1 kV (Línea a Línea) 2 kV (Línea a Tierra) (1,2 us/50 us) B
8 Inmunidad a perturbaciones conducidas inducidas por campos de RF GB/T 17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Notas:
(1) Nivel de desempeño A: Durante las pruebas, el desempeño permanece normal dentro de los límites de las especificaciones técnicas.
(2) Nivel de rendimiento B: durante la prueba, la función o el rendimiento pueden degradarse o perderse temporalmente, pero pueden recuperarse automáticamente. El estado operativo real, los datos almacenados y otros datos permanecen sin cambios.

Dimensiones

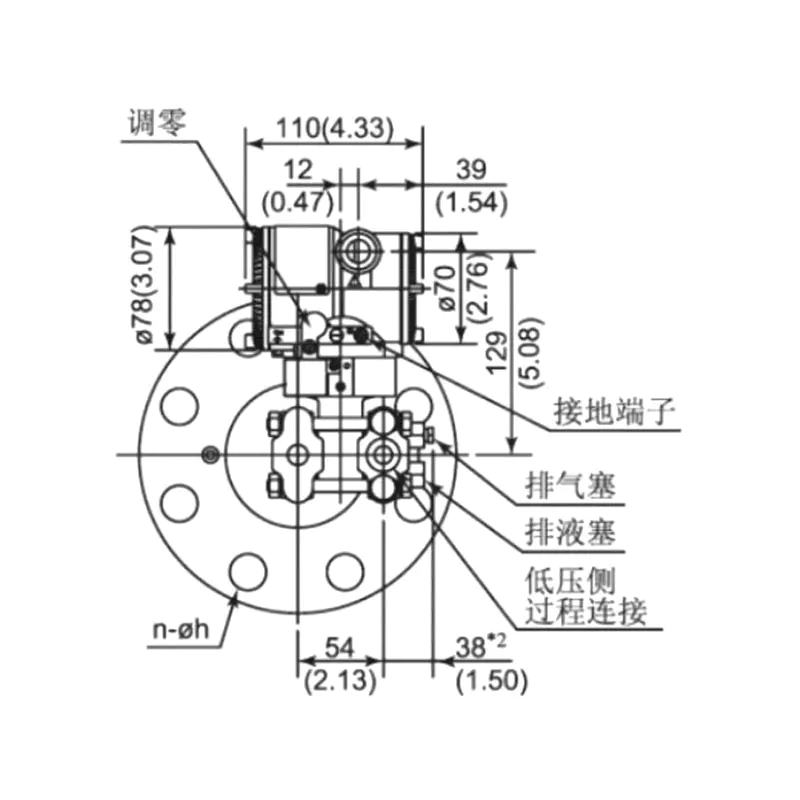

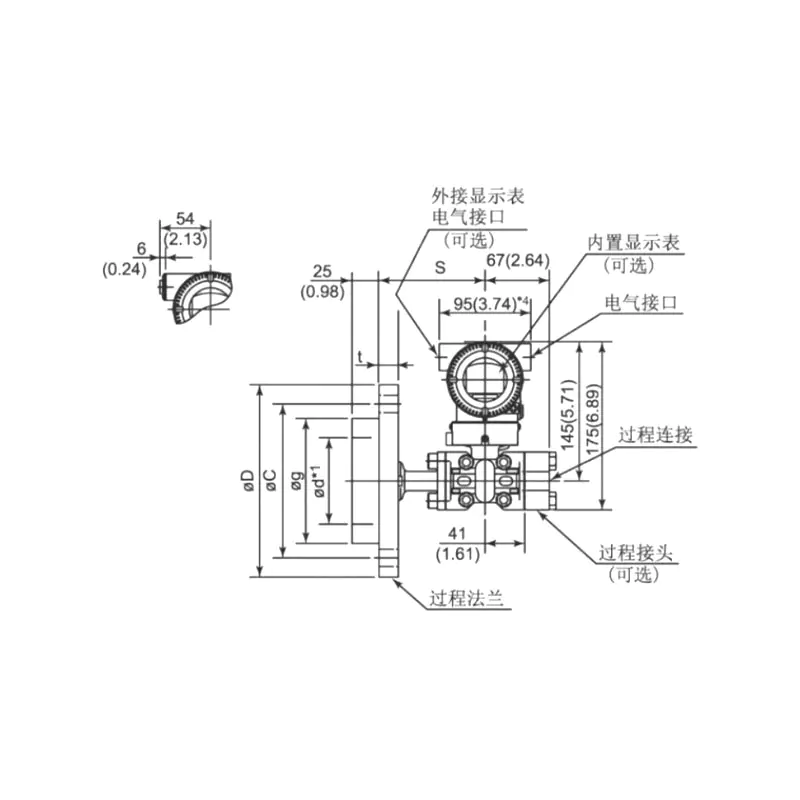

Brida plana Brida plana
100011 100002

Tabla 4 Plano dimensional de brida nivelada
Diámetro nominal Presión nominal ΦD ΦC Φd1*1 (Tipo de inserción) Φg t Pernos
Cantidad Hilo
DN 50 (Cara de sellado DIN 2526 Tipo E) (Brida DIN 2501) PN1.6/4MPa 165 125 48.3 102 20 4 M16
PN 6,4MPa 180 135 48.3 102 26 4 M20
PN 10MPa 195 145 48.3 102 28 4 M20
DN 80 (Cara de sellado DIN 2526 Tipo E)(Brida DIN 2501) PN1.6/4MPa 200 160 76 138 24 8 M16
PN 6,4MPa 215 170 76 138 28 8 M20
PN 10MPa 230 180 76 138 32 8 M24
DN 2" (tipo ANSI B 16.5 RF) 150 psi 152.4 120.6 48.3 92.1 17.4 4 M18
300 psi 165.1 127 48.3 92.1 20.6 8 M18
600 psi 165.1 127 48.3 92.1 31.75 8 M18
DN 3" (tipo ANSI B 16.5 RF) 150 psi 190.5 152.4 76 127 22.2 4 M16
300 psi 209.5 168.3 76 127 27 8 M20
600 psi 209.5 168.3 76 127 38.05 8 M20
DN 4" (tipo ANSI B 16.5 RF) 150 psi 229 191 89 157 30 8 M18
300 psi 255 200 89 157 32 8 M18

Nota: Los usuarios pueden instalar opcionalmente pernos y tuercas.

Figura 5: Diagrama de conexión eléctrica
100025

Nota: La función de interfaz rápida es equivalente al terminal de señal.

Código de selección de pieza de brida del transmisor de nivel de presión diferencial XG3051
1 Conjunto sellado líquido
LT Brida de nivel, sin tubo capilar, ⊕ lateral
2 Rango
2 0–100Pa ~ 1kPa (0–10 ~ 100 mmH₂O) / (0–1 ~ 10mbar)
3 0–200Pa ~ 6kPa (0–20 ~ 600 mmH₂O) / (0–2 ~ 60mbar)
4 0–400Pa ~ 40kPa (0–40 ~ 4000 mmH₂O) / (0–20 ~ 400mbar)
5 0–2,5 kPa ~ 250 kPa (0–0,25 ~ 25 mH₂O) / (0–25 ~ 2500 mbar)
6 0–30kPa ~ 3MPa (0–2 ~ 200 mH₂O) / (0–0,3 ~ 30bar)
7 0–140 kPa ~ 14 MPa (0–3 ~ 300 mH₂O) / (0–1,4 ~ 140 bar)
3 Conexión de proceso Diámetro nominal Tipo de sello Material de la cara del diafragma/sello
A DN50 DIN 2501 DIN2501 Tipo E DN2526 Acero inoxidable 316L.
B DN50 DIN 2501 DIN2502 Tipo E DN2526 HastelloyC
C DN50 DIN 2501 DIN2503 Tipo E DN2526 tantalio
H DN80 DIN 2501 DIN2504 Tipo E DN2526 Acero inoxidable 316L.
I DN80 DIN 2501 DIN2505 Tipo E DN2526 HastelloyC
G DN80 DIN 2501 DIN2506 Tipo E DN2526 tantalio
D DN2" ANSI B 16.5 ANSI B 16.5 Tipo RF ANSI B 16.5 Acero inoxidable 316L.
E DN2" ANSI B 16.5 ANSI B 16.6 Tipo RF ANSI B 16.5 HastelloyC
F DN2" ANSI B 16.5 ANSI B 16.7 Tipo RF ANSI B 16.5 tantalio
K DN3" ANSI B 16.5 ANSI B 16.8 Tipo RF ANSI B 16.5 Acero inoxidable 316L.
L DN3" ANSI B 16.5 ANSI B 16.9 Tipo RF ANSI B 16.5 HastelloyC
M DN3" ANSI B 16.5 ANSI B 16.10 Tipo RF ANSI B 16.5 tantalio
N DN4" ANSI B 16.5 ANSI B 16.11 Tipo RF ANSI B 16.5 Acero inoxidable 316L.
O DN4" ANSI B 16.5 ANSI B 16.12 Tipo RF ANSI B 16.5 HastelloyC
P DN4" ANSI B 16.5 ANSI B 16.13 Tipo RF ANSI B 16.5 tantalio
Z Personalización especial
4 Presión nominal/clase de presión Estándar de presión de brida
1 PN 1MPa/4MPa DIN 2501
2 PN 6,4MPa DIN 2501
3 PN 10MPa DIN 2501
6 150 psi ANSI B 16.5
7 300 psi ANSI B 16.5
8 600 psi ANSI B 16.5 (Excluyendo DN4" ANSI B 16.5)
5 Tipo de conexión
F Tipo plano
H Tipo de inserto, acero inoxidable 316L Longitud de inserción 50 mm
I Tipo de inserto, acero inoxidable 316L Longitud de inserción 100 mm
G Tipo de inserto, acero inoxidable 316L Longitud de inserción 150 mm
L Tipo de inserción, Hastelloy C Longitud de inserción 50 mm
M Tipo de inserción, Hastelloy C Longitud de inserción 100 mm
N Tipo de inserción, Hastelloy C Longitud de inserción 150 mm
Z Personalización especial
6 Líquido de llenado Rango de temperatura
W Aceite de silicona de baja temperatura −65 ~ 145°C
S Aceite de silicona a temperatura ambiente −30 ~ 200°C
H Aceite de silicona para altas temperaturas −10 ~ 350°C
U Aceite de silicona para temperaturas ultraaltas 0 ~ 415°C
V aceite vegetal 0 ~ 250°C
F aceite fluorado −30 ~ 260°C
7 Configuración de la cara del diafragma con brida húmeda
N Ninguno
1 316L recubierto con FEP (etileno propileno fluorado), temperatura ≤180 °C
2 316L recubierto con PFA (perfluoroalcoxi), temperatura ≤260 °C
3 Diafragma laminado con película de PTFE (película de politetrafluoroetileno) [2], temperatura ≤200 °C (no aplicable para el tipo de inserción)
4 316L recubierto con FEP (etileno propileno fluorado), temperatura ≤180 °C (Insert type only)
5 316L recubierto con PFA (perfluoroalcoxi), temperatura ≤260 °C (Insert type only)
6 Chapado en oro 316L
7 316L chapado en rubí
8 Tratamiento antivaho
