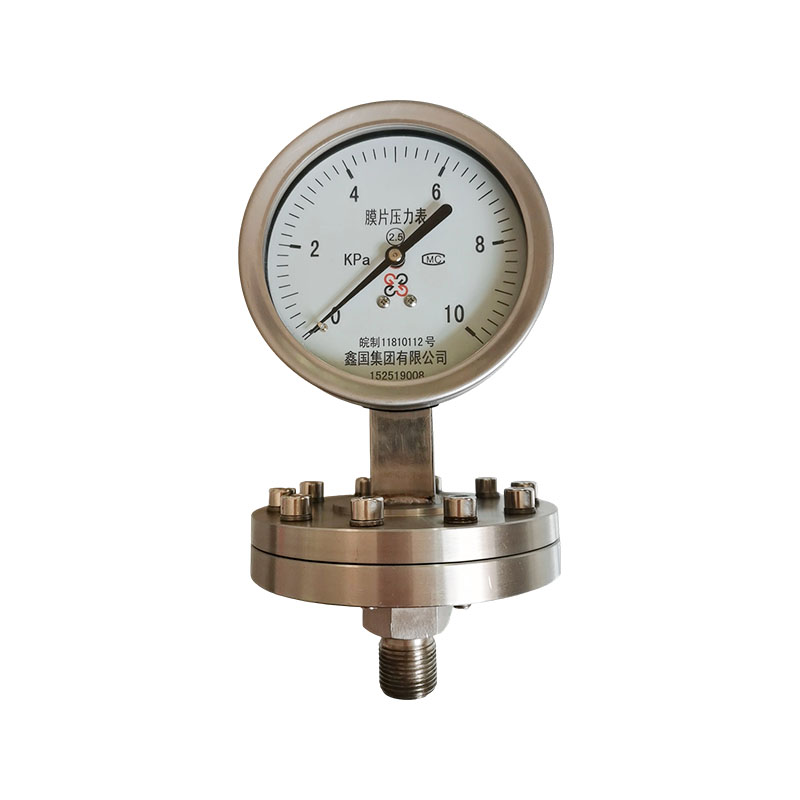

Manómetro de diafragma serie XG/Y-M

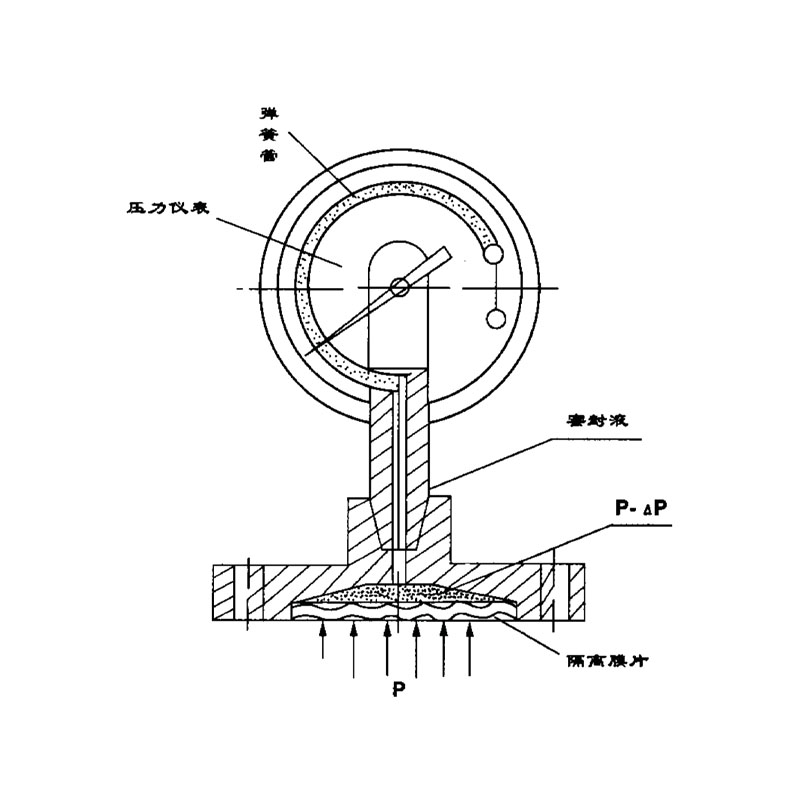

El manómetro de diafragma serie XG/Y-M es un instrumento de medición de presión indirecta compuesto por un cabezal de manómetro y un aislador de diafragma. El medio probado solo hace contacto con el diafragma de aislamiento y la brida/junta y no ingresa al interior del cabezal del manómetro. La presión del medio provoca la deformación de la membrana del diafragma y, a través del fluido de transmisión de presión sellado que se encuentra dentro del aislador, la presión se transmite al tubo de resorte del cabezal del medidor, logrando una visualización de la presión local.

Ventajas del producto:
1. Aislamiento y protección para salvaguardar el movimiento del instrumento.
El medio medido está completamente separado del movimiento interno del manómetro mediante una membrana de membrana. Los medios corrosivos, de alta viscosidad, de fácil cristalización y que contienen partículas sólidas no entrarán en contacto directo con los componentes sensibles del manómetro, lo que evitará la corrosión, el bloqueo y los daños al movimiento.
2. Adáptese a medios hostiles y complejos
Puede medir líquidos altamente corrosivos, lodos viscosos y medios con impurezas que no pueden ser tratados con manómetros de acero inoxidable comunes. Los manómetros de diafragma también se pueden utilizar para ampliar la gama media aplicable de manómetros.
3. Antiobstrucción, no es fácil quedarse atascado en el medidor.
El medio no ingresará al canal de flujo interno del medidor y no habrá problemas como acumulación de cristales, atasco de partículas o atasco del puntero, lo que reduce en gran medida la probabilidad de falla.
4. Amplia gama de opciones de materiales
La membrana del diafragma puede estar hecha de varios materiales como 316L, Hastelloy, Monel, PTFE, etc., y puede seleccionarse de manera flexible para diferentes condiciones de corrosión fuerte para satisfacer las necesidades de medición de medios químicos especiales.
5. Rendimiento de medición estable
Lleno internamente con líquido aislante de transmisión de presión, la transmisión de presión es sensible y precisa, la señal de presión es estable y la precisión de la medición es confiable; Se puede utilizar con contactos eléctricos normales, resistentes a golpes y con un cuerpo totalmente de acero inoxidable.
6. Formulario de instalación flexible

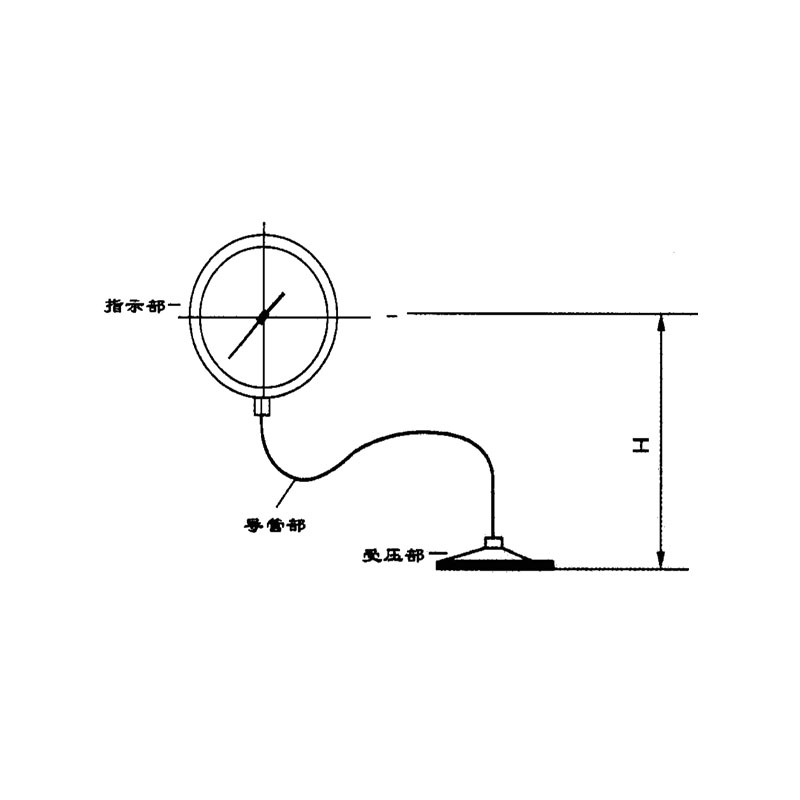

Hay opciones directas, bridadas y roscadas, y también puede equiparse con dispositivos de diafragma remotos, que facilitan diferentes interfaces de instalación para tanques y tuberías y facilitan el desmontaje y mantenimiento.

Principales puntos de venta:
1. La estructura de aislamiento del diafragma separa completamente el medio del movimiento, evitando la corrosión y el bloqueo, y evitando que el puntero se atasque y se dañe el movimiento.
2. Adecuado para medios complejos y hostiles, puede medir medios de alta viscosidad, de fácil cristalización, portadores de partículas y fuertemente corrosivos, resolviendo condiciones de trabajo que no pueden medirse con manómetros comunes.
3. Hay varios materiales disponibles para la membrana, incluidos 316L, Hastelloy, PTFE, etc., que pueden seleccionarse de manera flexible para diferentes escenarios de corrosión y tienen una gran adaptabilidad.
4. Se pueden combinar múltiples métodos de conexión, incluidas opciones de rosca y brida, con cabezales de contacto eléctricos y resistentes a golpes para satisfacer las necesidades de medición de presión y control de alarmas.
5. Seguro y duradero, bloquea la fuga de medios peligrosos, reduce la frecuencia de reemplazo de instrumentos y reduce los costos de mantenimiento en el sitio.
