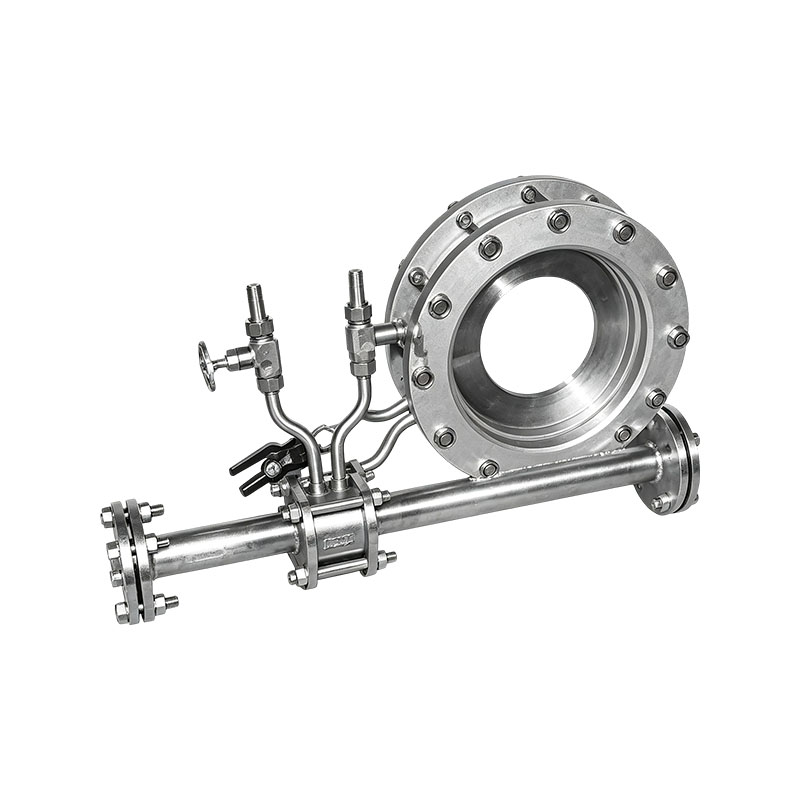

Los caudalímetros de orificio son caudalímetros de presión diferencial y representan los dispositivos de medición de caudal más establecidos históricamente en la producción industrial. Exhiben diversos tipos, tecnología madura y amplias aplicaciones.
Características del producto:
1. Estructura simple, fácil instalación, operación confiable, bajo costo y cierto grado de precisión
Puede cumplir con los requisitos de la producción industrial.
2. Con una larga historia, datos experimentales ricos y confiables, y diseño y procesamiento estandarizados
El estándar internacional para dispositivos estranguladores estándar (placas de orificio, boquillas y Venturi) es
ISO 5167 y ha sido revisada varias veces. Siempre que los componentes de estrangulación estén diseñados y procesados de acuerdo con las normas,
Se requiere una calibración de flujo real para determinar el rango de incertidumbre.
3. La placa de orificio estándar es adecuada para un diámetro de 50~3000 mm, con un β de 0,2~0,75.
4. La boquilla estándar es adecuada para un diámetro de 50~500 mm, con un β de 0,2~0,8.
5. La boquilla de cuello largo es adecuada para un diámetro de 50 a 630 mm, con un β de 0,2 a 0,8.
6. Procesamiento mecánico de un tubo Venturi con un diámetro de 50-250 mm y un valor β de 0,2-0,75.
7. Placa de hierro soldada gruesa con un diámetro de tubo Venturi de 200-1200 mm y un valor β de 0,2-0,70.
8. El diámetro del tubo Venturi de fundición aproximada es de 100 a 800 mm, con un valor β de 0,2 a 0,75.
9. El diámetro de la boquilla Venturi es de 65 a 500 mm, con un valor β de 0,316 a 0,775.
10. Diámetro de la placa con orificio redondo de 1/4 ≤ 500 mm, β es 0,245 ~ 0,6.
11. El diámetro de la placa de orificio de población cónica es ≤ 500 mm y β es 0,1 ~ 0,316.
12. El diámetro de la placa de doble orificio es de 40 a 100 mm y β es de 0,2 a 0,75.
13. El diámetro de la placa con orificio pequeño es inferior a 50 mm y β es 0,2 ~ 0,75.
14. El diámetro de la placa con orificio pequeño oculto es ≤ 50 mm y β es 0,2 ~ 0,75.
15. El diámetro de la placa de orificio de la lente de alta presión es ≤ 250 mm y β es 0,2 ~ 0,75.
16. La placa de orificio de borde ancho tiene un diámetro de 50 a 400 mm y un β de 0,2 a 0,75. 17. El diámetro de la placa circular perforada es de 50-2000 mm, con un valor β de 0,1-0,8.
18. Placa de orificio excéntrica con un diámetro de 100-1000 mm y un β de 0,46-0,84.
19. La placa de orificio final (boquilla) tiene un diámetro de 100-1000 mm y un β de 0,46-0,84.
20. El rango de presión del dispositivo regulador anterior es de 0~42 MPa y la temperatura está determinada por el material.
21. Tubo Venturi doble oculto, diámetro nominal de tubería de sección circular: DN=300mm~6000mm, ancho x alto de tubería de sección rectangular: WxH (mm)=300x300~6000x6000, y otras tuberías de superficie geométrica con el mismo diámetro nominal DN y diferentes anchos y alturas. Presión nominal: PN ≤ 2,5 MPa, determinada por la temperatura de trabajo y el material; valor de presión diferencial: (0~100) kPa, error de medición repetida (estabilidad): ± 10Pa.
22. El dispositivo de medición del viento del ala es particularmente adecuado para medir flujo de aire de gran calibre, con medición estable, alta sensibilidad, compensación de pérdida de presión y alta precisión.
23. El diseño del dispositivo de medición del viento incluye una interfaz de soplado inverso y un dispositivo de descarga de polvo, lo cual es beneficioso para el mantenimiento del producto y aumenta la producción.
Fiabilidad.
24. La tecnología de prueba y procesamiento avanzada y sofisticada mejora enormemente la precisión y estabilidad del producto.
25. Los componentes de estrangulación maduros están integrados con tecnología electrónica avanzada para crear un dispositivo de medición de flujo integrado inteligente con visualización de flujo en el sitio y múltiples salidas de señal (4-20 mA, pulso, con protocolo HART).
26. El diseño de circuitos de baja potencia reduce el consumo de energía y aumenta la estabilidad y confiabilidad del sistema. El sistema integrado tiene una fuente de alimentación de batería y una selección externa de 24 VCC, lo cual es conveniente para la instalación y el uso.
Principales puntos de venta:
1. La estandarización está madura y no requiere calibración de flujo real: cumple con los estándares GB/T2624 e ISO5167. Los componentes de estrangulación estándar se pueden utilizar directamente para la medición después de procesarlos de acuerdo con las especificaciones, lo que respalda la liquidación comercial y la trazabilidad de las mediciones.
2. Sin piezas móviles, duradero y estable: componentes de estrangulamiento mecánicos puros, sin elementos giratorios/sensores, resistencia a altas temperaturas y altas presiones, funcionamiento confiable a largo plazo, larga vida útil, bajo mantenimiento básico.
3. Amplia gama de adaptación al medio: puede medir gases, vapores y líquidos, admite fluidos monofásicos y algunos modelos pueden adaptarse a medios sucios que contienen pequeñas cantidades de impurezas. La cobertura del diámetro de la tubería es amplia.
4. Bajo costo general, combinación flexible: estructura simple, costo económico, se puede combinar con cualquier marca de transmisor de presión diferencial; Se pueden seleccionar varios tipos, como placa de orificio, boquilla, Venturi, cono en V, etc., según las condiciones de trabajo.
Industria de aplicaciones:
1. Industria energética: vapor de calderas de centrales eléctricas, aire primario/secundario, agua circulante, medición de energía de gas natural y contabilidad del consumo de energía.
2. Industria petroquímica: proceso de materia prima líquida, gas de proceso a alta presión, vapor, monitoreo del flujo de tuberías de refinación, relación de materiales, medición de transferencia comercial.
3. Industria metalúrgica: detección de flujo de gas de alto horno, gas de combustión del convertidor, agua de refrigeración, aire comprimido, control del estado del horno y estadísticas energéticas.
4. Calefacción/energía municipal: medición de tuberías de vapor, agua caliente y gas natural en la red de calefacción, cobro por calefacción y equilibrio del flujo de tuberías.
