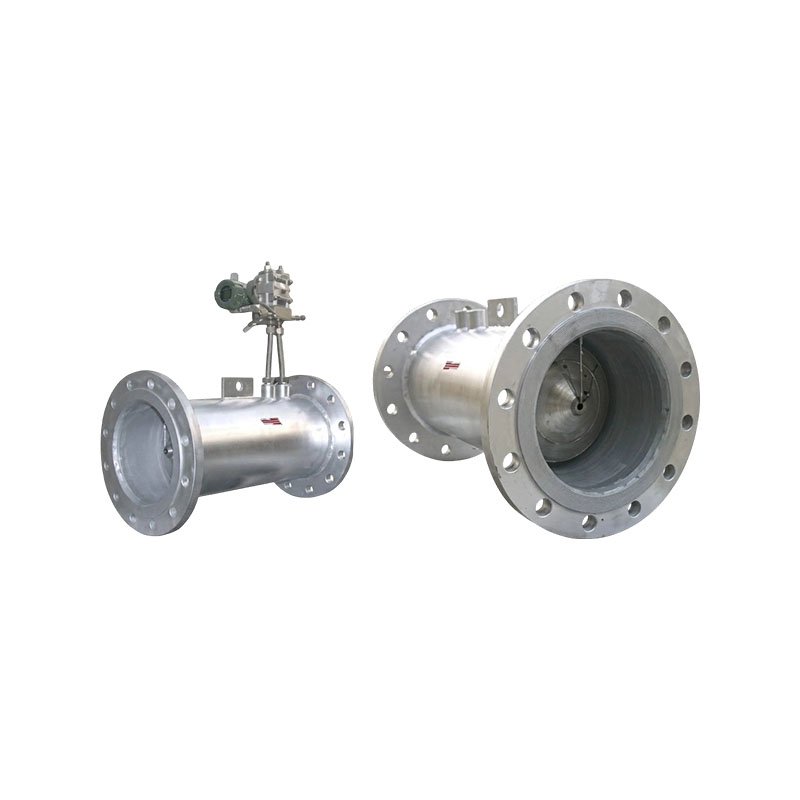

Medidores de flujo con muesca en V serie XG-V

Los medidores de flujo con muesca en V serie XG-V son instrumentos de presión diferencial que miden el flujo de fluido dentro de una tubería según las leyes de conservación de masa y energía. Utiliza de forma innovadora un cono en forma de V suspendido en el centro de la tubería como elemento estrangulador, que tiene las ventajas únicas de autorectificación y autolimpieza. Es un nuevo tipo de instrumento con una amplia gama de aplicaciones.

Características del producto:
1. La función de autolimpieza del caudalímetro cónico XG-V reduce la velocidad del flujo en el centro de la tubería y acelera la velocidad del flujo cerca de la pared de la tubería cuando el fluido pasa a través del cono en forma de V, lo que dificulta que la suciedad se deposite en el elemento estrangulador, lo cual es beneficioso para una medición precisa y estable.
2. El caudalímetro cónico XG-V tiene una función de autorrectificación. El cono en forma de V, que puede disminuir la velocidad del flujo en el centro de la tubería y acelerar la velocidad del flujo cerca de la pared de la tubería, mejora efectivamente la distribución de la velocidad del flujo del fluido, logra la autorrectificación y acorta en gran medida la longitud de las tuberías rectas delanteras y traseras. Siempre que llegue al 0-3DN delantero y al 0-1DN trasero, se puede utilizar.
3. Buena resistencia al desgaste, buena estabilidad a largo plazo y alta repetibilidad de las mediciones.
4. La estructura especial tiene una baja pérdida de presión, con una pérdida de presión que oscila entre 1/3 y 1/5 de la placa de orificio. La relación de alcance es de 10:1 (especial hasta 30:1).
5. La estructura especial es adecuada para medir presión estática baja y caudal bajo.
6. Debido a la estructura única del caudalímetro cónico, en muchos casos se utiliza como mezclador.
7. Adecuado para temperaturas de trabajo de hasta 850 °C y presiones de hasta 42MPa. Si se utilizan materiales especiales, el alcance es aún mayor.
8. Para comodidad de los usuarios, el caudalímetro de cono XG-V de nuestra empresa tiene estructuras integradas y divididas.
9. El sistema de caudalímetro cónico enchufable XG-V patentado de nuestra empresa resuelve el problema del alto costo del uso de sensores de cono V para diámetros grandes, conserva las ventajas de la medición de cono V, amplía enormemente el campo de aplicación de los caudalímetros de cono V y resuelve el problema de la pequeña presión diferencial en tuberías de gran diámetro, lo que hace que la medición sea inconveniente. Tiene buena economía, puntualidad y estabilidad.
10. El caudalímetro de cono en V integrado inteligente adopta un diseño de circuito avanzado, funciones potentes, bajo consumo de energía, una pantalla LCD grande para información de flujo y memoria interna avanzada para garantizar la seguridad de los datos.
11. El sistema de caudalímetro de cono en V integrado puede funcionar con baterías y 24 V CC externos, emite señales de pulso y de 4 a 20 mA y tiene el protocolo HART.

Principales puntos de venta:
1. Requisito de sección de tubería recta corta: Equipada con efecto de rectificación de campo de flujo, solo se necesitan secciones de tubería recta 0-3D aguas arriba y 0-1D aguas abajo. También se puede instalar y utilizar para renovaciones en el sitio y espacios estrechos de tuberías, lo que reduce los costos de construcción.
2. Adecuado para medios sucios y complejos: la estructura de estrangulación anular tiene un efecto de autosoplado y autolimpieza, lo que dificulta la acumulación y el bloqueo del polvo. Puede medir medios gaseosos, líquidos y de vapor que contienen impurezas, son propensos a incrustarse y tienen alta viscosidad.
3. Medición estable y confiable: sin piezas móviles, buena repetibilidad, resistencia al desgaste, pequeña atenuación de la precisión a largo plazo, medición estable en condiciones de caudal alto y bajo, relación de amplio rango.
4. Pequeña pérdida de presión: en comparación con los dispositivos de estrangulación de placa de orificio, tiene una menor pérdida de presión, ahorra el consumo de energía del sistema y es adecuado para diámetros de tubería grandes y condiciones de producción continua e ininterrumpida.

Industria de aplicaciones:
1. Industria del petróleo y el gas natural: medición de procesos y liquidación comercial de petróleo crudo, petróleo refinado, gas natural y medios de petróleo y gas que contienen impurezas.
2. Industria química y petroquímica: monitoreo de flujo de gases de proceso, vapor, medios corrosivos, lodos y fluidos fácilmente cristalizables.
3. Industria eléctrica y térmica: medición de caudales de vapor de calderas, agua de alimentación, condensados, gases, gases de combustión, etc., en centrales térmicas y proyectos de calefacción centralizada.
4. Industria metalúrgica: detección de flujo de medios industriales como gas de alto horno, gas de horno de coque, agua en circulación, aire comprimido y lodos.
