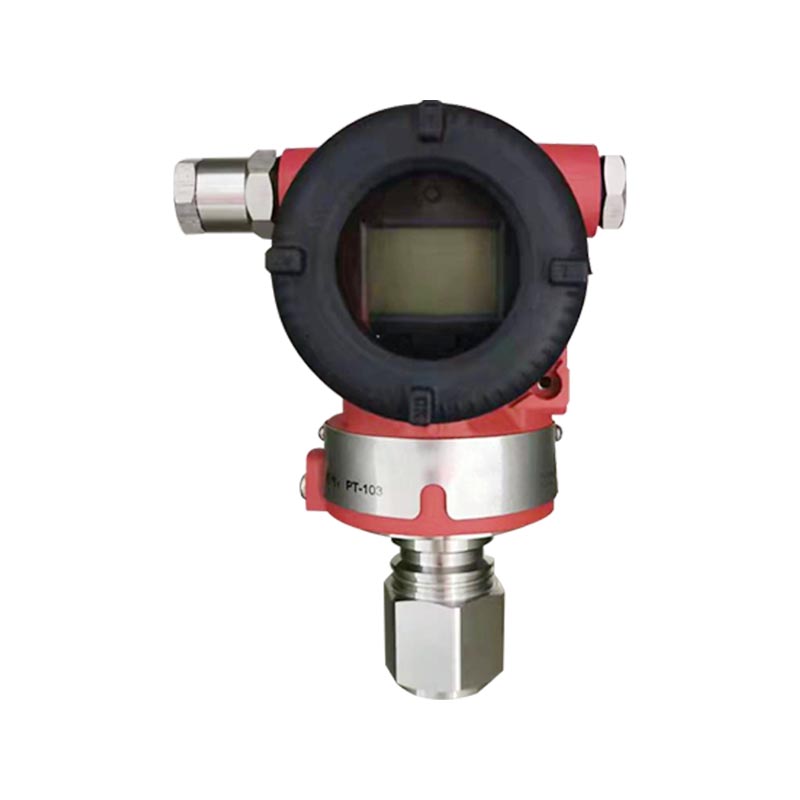

XG3051T Transmisor de presión diferencial/presión absoluta

Introducción del producto:
XG3051T es un transmisor de presión inteligente de conexión directa serie 3051T, disponible en dos tipos: presión manométrica y presión absoluta; Adopta detección capacitiva, diafragma 316L, salida HART de 4-20 mA, fuente de alimentación de 24 V CC, precisión de 0,075-0,15 % FS, LCD opcional, compatible con calibración local/manual, carcasa a prueba de explosiones, protección IP65, cobertura de amplio rango, resistencia al impacto, buena estabilidad a largo plazo, instalado directamente en tuberías de proceso, sin necesidad de accesorios de presión.

Aplicaciones principales:
Medir la presión de gases, líquidos y vapores; Utilizado en petroquímica, química, energía, metalurgia, tratamiento de agua y redes de oleoductos y gasoductos; el tipo de presión absoluta es adecuado para vacío, presión negativa, destilación y condiciones de destilación; La presión manométrica se utiliza para monitorear la presión de tuberías ordinarias y áreas de tanques y está conectada a sistemas de control DCS/PLC.

Contáctenos
ANTV：XG3051T Transmisor remoto de presión diferencial/presión absolutaSIG：Sin artículo siguiente
Preguntas frecuentes Especificaciones de rendimiento Especificaciones funcionales Instalación Instrucciones de conexión al proceso Especificaciones físicas
P1: ¿Cómo distinguir entre los modelos de presión manométrica y presión absoluta XG3051T? ¿Se pueden usar indistintamente?
R: La presión manométrica se basa en la presión atmosférica local y la presión absoluta se basa en el vacío absoluto. Los fuelles de hardware son diferentes y no se pueden intercambiar directamente; el tipo de presión absoluta se prefiere para condiciones de trabajo en vacío, mientras que el tipo de presión manométrica se prefiere para la presión de tubería ordinaria.

P2: La señal de salida es de 4-20 mA. ¿Es compatible con el protocolo HART?
R: XG3051T viene de serie con HART de 4-20 mA, que se puede ajustar manualmente para los parámetros, o se puede seleccionar un cabezal LCD local para ver los valores de presión localmente.

P3: ¿Puede el medio entrar en contacto directamente con el diafragma del transmisor y con qué material está en contacto?
R: El medio de la estructura de conexión directa hace contacto directo con el diafragma, y ​​el diafragma estándar es de acero inoxidable 316L; Los medios corrosivos fuertes requieren confirmación previa de las condiciones de funcionamiento y selección de materiales de membrana especiales.

P4: ¿Cuáles son las razones comunes por las que falla la salida del transmisor y el salto numérico?
R: Primero, verifique si la fuente de alimentación de 24 V es normal y si hay conexiones sueltas en el cableado; En segundo lugar, investigar el impacto y el bloqueo de los medios de proceso; Reinicie y calibre con el controlador HART nuevamente y verifique la configuración del rango para detectar anomalías.

P5: ¿Para qué entornos in situ y niveles a prueba de explosiones es adecuado el XG3051T?
R: Nivel de protección IP65, admite selección a prueba de explosiones; Adecuado para petroquímicas, químicas, tratamiento de agua, energía y otras aplicaciones in situ; Evite altas temperaturas que excedan el rango y ambientes con fuertes vibraciones, y la temperatura media no debe exceder el rango de especificaciones del producto.

Precisión de referencia para el rango de ajuste
(Incluyendo linealidad de base cero, histéresis y repetibilidad)±0,075%Si TD>10 (TD = rango máximo/rango ajustado), entonces:±(0,0075 × TD)%

Efecto de la temperatura ambiente
Código de rango Efecto total a -20 ℃ ~ 65 ℃
B/L ±(0,30×TD 0,20)%×intervalo
Otros ±(0,20×TD 0,10)%×intervalo
Código de rango Efecto total a -40 ℃ ~ -20 ℃ y 65 ℃ ~ 85 ℃
B/L ±(0,30×TD 0,20)%×intervalo
Otros ±(0,20×TD 0,10)%×intervalo

Efecto fuera de alcance
±0,075% x intervalo

Estabilidad a largo plazo

Código de rango Efecto (deriva)
B/L ±0,2% × intervalo / 1 año
Otros ±0,1% × intervalo / 1 año


Efecto de la fuente de alimentación
±0,001 %/10 V (12 ~ 42 V CC), insignificante

Rango y rango de medición (XG3051T-Presión manométrica)
Código de rango Tipo kPa barrara
B Rango 0,6 ~ 6 6~60 mbar
lapso -6~6 -60~60 mbar
C Rango 2~40 0,02 ~ 0,4
lapso -40~40 -0,4~0,4
D Rango 2,5~250 0,025~2,5
lapso -100~250 -1~2,5
F Rango 30~3000 0,3~30
lapso -100~3000 -1~30
G Rango 0,1~10MPa 1~100
lapso -0,1~10MPa -1~100
H Rango 0,21~21MPa 2.1~210
lapso -0,1~21MPa -1~210
I Rango 0,4~40MPa 4~400
lapso -0,1~40MPa -1~400
J Rango 0,6 ~ 60 MPa 6~600
lapso -0,1~60MPa -1~600


Rango and Measureme Rango nt (XG3051T- Presión absoluta)

Código de rango Tipo kPa barrara
L Rango 2~40 0,02 ~ 0,4
lapso 0~40 0~0,4
M Rango 2,5~250 0,025~2,5
lapso 0~250 0~2,5
O Rango 30~3000 0,3~30
lapso 0~3000 0~30
Artículo Descripción
Rango Limits Se puede ajustar arbitrariamente dentro de los límites superior e inferior del rango. Se recomienda seleccionar el código de rango con la relación de reducción más baja posible para optimizar las características de rendimiento.
Ajuste cero El cero y el span se pueden ajustar a cualquier valor dentro del rango de medición especificado en la tabla, siempre que: Span calibrado ≥ Span mínimo.
Efecto de posición de montaje El cambio de posición de montaje paralelo a la superficie del diafragma no provocará deriva del cero. Para una desviación de la posición de montaje superior a 90° con respecto a la superficie del diafragma: el rango C presenta una deriva cero <0,25 kPa; otros rangos exhiben una deriva cero <0,15 kPa. Toda desviación del cero se puede corregir mediante un ajuste del punto cero. Sin efecto de extensión.
Salida 2 hilos, 4‑20 mA CC. Comunicación digital HART opcional. Salida lineal o de raíz cuadrada seleccionable.
Salida signal limits: Imin=3.9 mA, Imax=20.5 mA
Corriente de alarma Alarma baja (mínima): 3,7 mA
Alarma alta (máxima): 21 mA
Modo sin alarma (mantener): mantiene el valor actual válido antes de la falla
Alarma predeterminada de fábrica: modo de alarma alta
Tiempo de respuesta Constante de amortiguación del amplificador: 0,1 s; Constante de tiempo del sensor: 0,1‑1,6 s (depende del rango y la relación de reducción). Constante de tiempo ajustable adicional: 0,1‑60 s.
Tiempo de calentamiento <15
Temperatura ambiente −40~85°C
−20~65°C (con LCD y anillo de sellado FKM)
Temperatura de almacenamiento/transporte −50~85°C
−40~85°C (with LCD)
Límites de presión Desde vacío hasta máxima autonomía.


Límite de sobrecarga:

Rango 6kPa 40 kPa 250 kPa 3 MPa
Código (B) (C/L) (D/M) (F/O)
Límite de sobrecarga 0,2 MPa 1 MPa 4 MPa 16MPa
Rango 10MPa 21MPa 40MPa 60MPa
Código (H) (yo) (yo) (K)
Límite de sobrecarga 20MPa 50MPa 50MPa 70 MPa


Compatibilidad electromagnética (CEM)
Consulte la página siguiente, Apéndice EMC'

Condiciones de carga y suministro de energía
El voltaje de la fuente de alimentación es de 24 V, R ≤ (Us-12 V)/Imax k
donde Imáx=23 mA
Tensión máxima de alimentación: 42 V CC.
Rango de carga de comunicación digital: 230~600Ω

Conexión eléctrica
Prensaestopas M20×1,5; Terminales adecuados para conductores de 0,5 ~ 2,5 mm².

Conexión de proceso
Conexión a proceso estándar: rosca interna NPT 1/2. Adaptadores disponibles para rosca externa NPT 1/2, G1/2, M20×1.5 y puerto de vacío KF16.

Descripción de la conexión del proceso (Código 1)

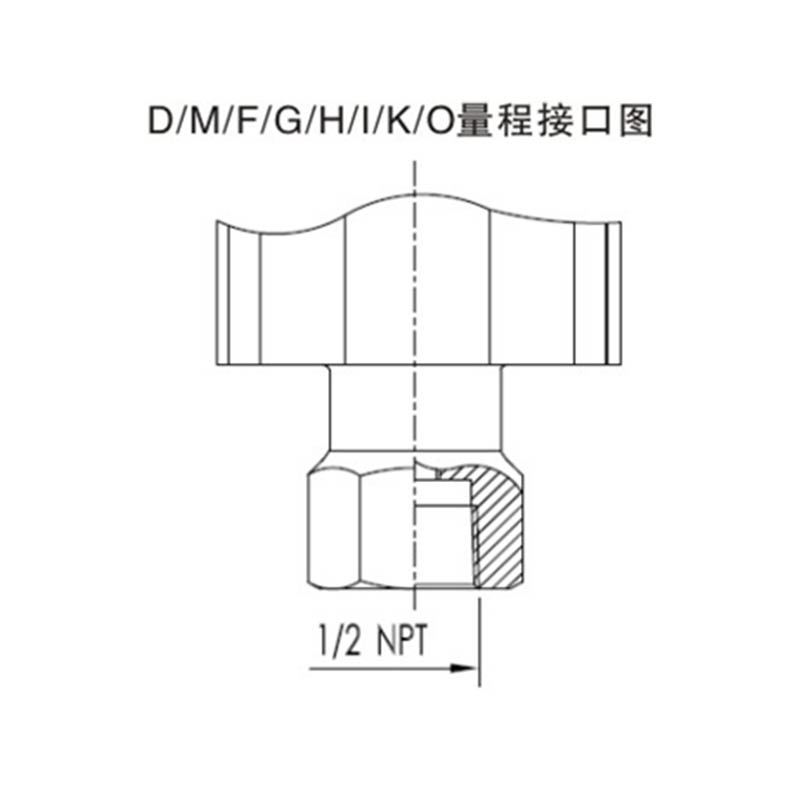

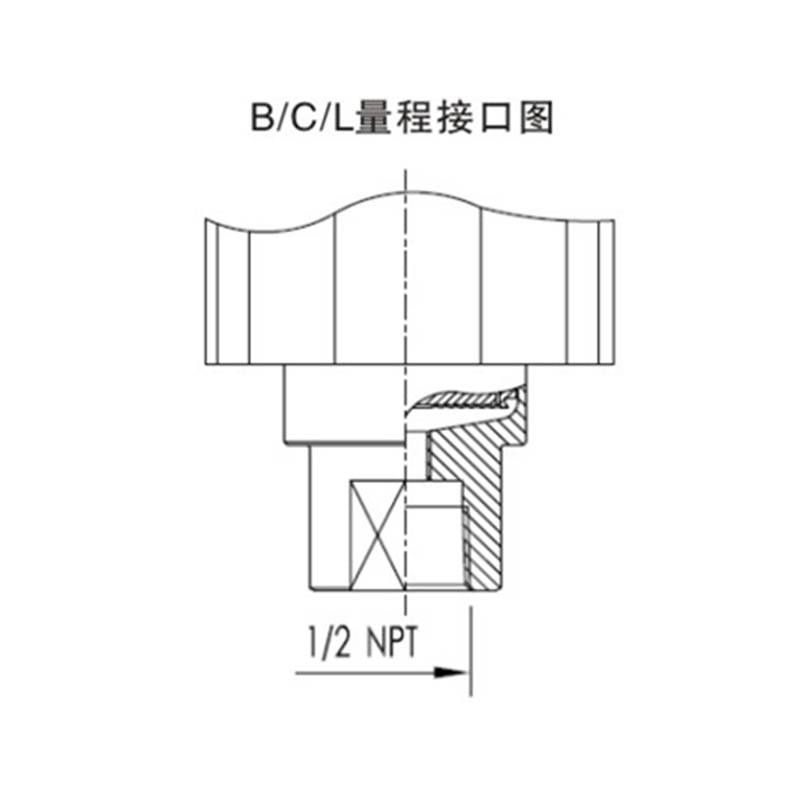

Formato estándar (Código 1)
100064-Mjut 100054-1-6F2j
Formulario de interfaz derivada
100045-Q4KA 100035-1-16L4 100026-Pa9e 100017-x8c5 100008-qbyJ

Tabla de códigos de modelo y especificación

Selección del transmisor de presión 3051T
1 G Presión manométrica
A Presión absoluta
2 Precisión Salida
U Error básico ±0,04% 4‑20 mA con comunicación HART
B Error básico ±0,075% 4‑20 mA con comunicación HART
A Error básico ±0,05% 4‑20 mA con comunicación HART
C Error básico ±0,01% 4‑20 mA con comunicación HART
N Salida analógica de 4‑20 mA
3 Presión manométrica
B 0‑0,6 kPa ~ 6 kPa / (0‑60 ~ 600 mmH₂O) / (0‑6 ~ 60 mbar)
C 0‑2kPa ~ 40kPa / (0‑200 ~ 4000 mmH₂O) / (0‑20 ~ 400mbar)
D 0‑2,5 kPa ~ 250 kPa / (0‑0,25 ~ 25 mH₂O) / (0‑25 ~ 2500 mbar)
F 0‑30kPa ~ 3MPa / (0‑3 ~ 300 mH₂O) / (0‑0,3 ~ 30bar)
G 0–0,1 MPa ~ 10 MPa (0–1 ~ 100 bares)
H 0–0,21 MPa ~ 21 MPa (0–2,1 ~ 210 bares)
I 0–0,4 MPa ~ 40 MPa (0–4 ~ 400 bares)
J 0–0,6 MPa ~ 60 MPa (0–6 ~ 600 bares)
L 0–2 kPa ~ 40 kPa (0–200 ~ 4000 mmH₂O / 0–20 ~ 400 mbar). Sólo presión absoluta
M 0–2,5 kPa ~ 250 kPa (0–25 ~ 2500 mbar). Sólo presión absoluta
N 0–30 kPa ~ 3 MPa (0–0,3 ~ 30 bares). Sólo presión absoluta
4 Material del diafragma/líquido de llenado
A Acero inoxidable 316L/aceite de silicona.
B Acero inoxidable 316L / aceite fluorado
C Hastelloy C / aceite de silicona
D Hastelloy C / aceite fluorado
5 Conexión de proceso
1 Rosca interna de 1/2" NPT

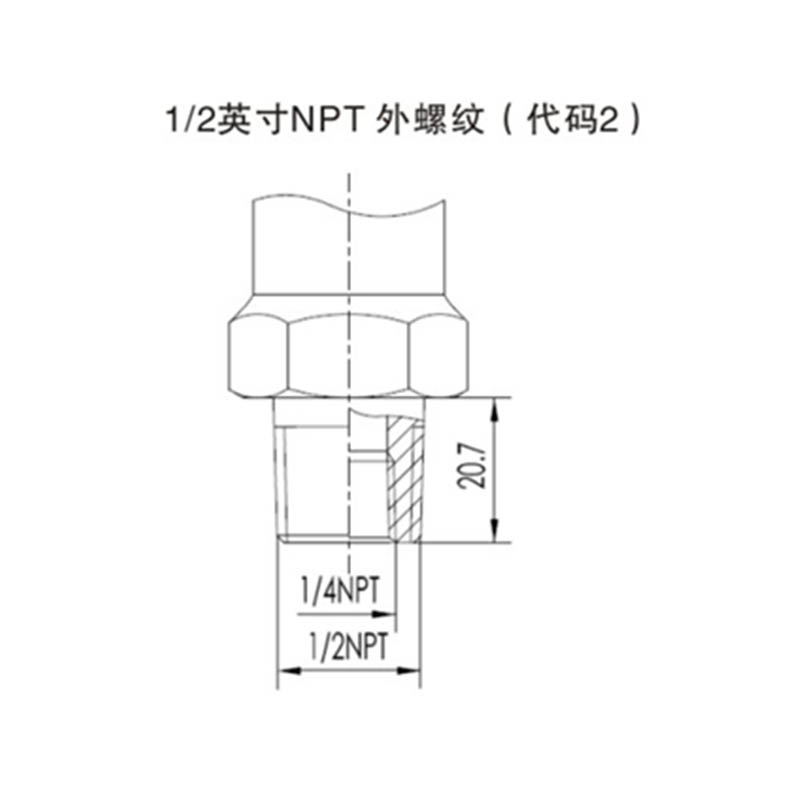

2 Rosca externa de 1/2" NPT (con 1/4" NPT en el interior)

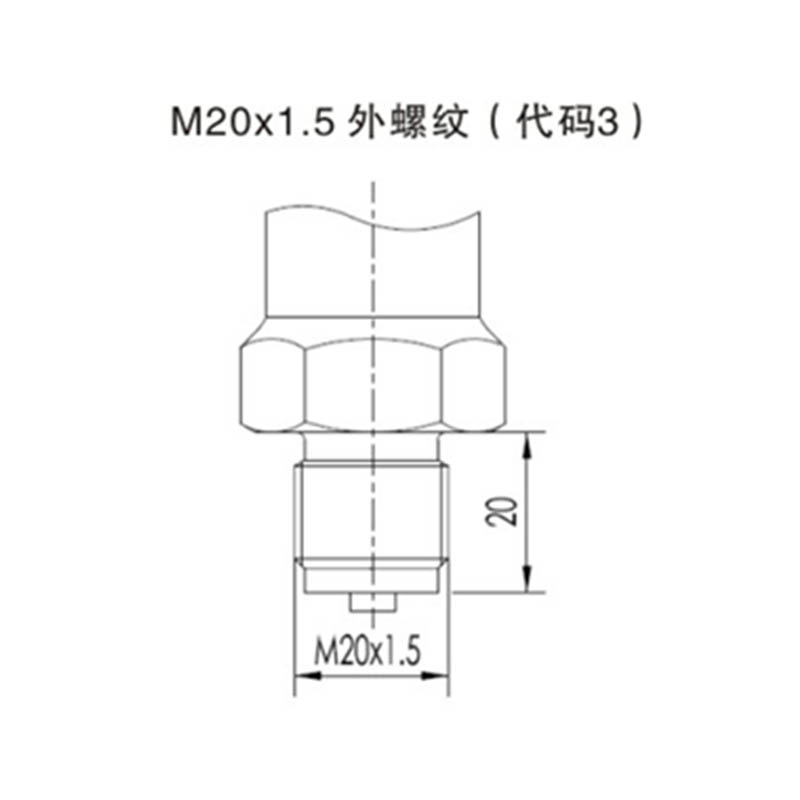

3 Rosca exterior M20×1,5

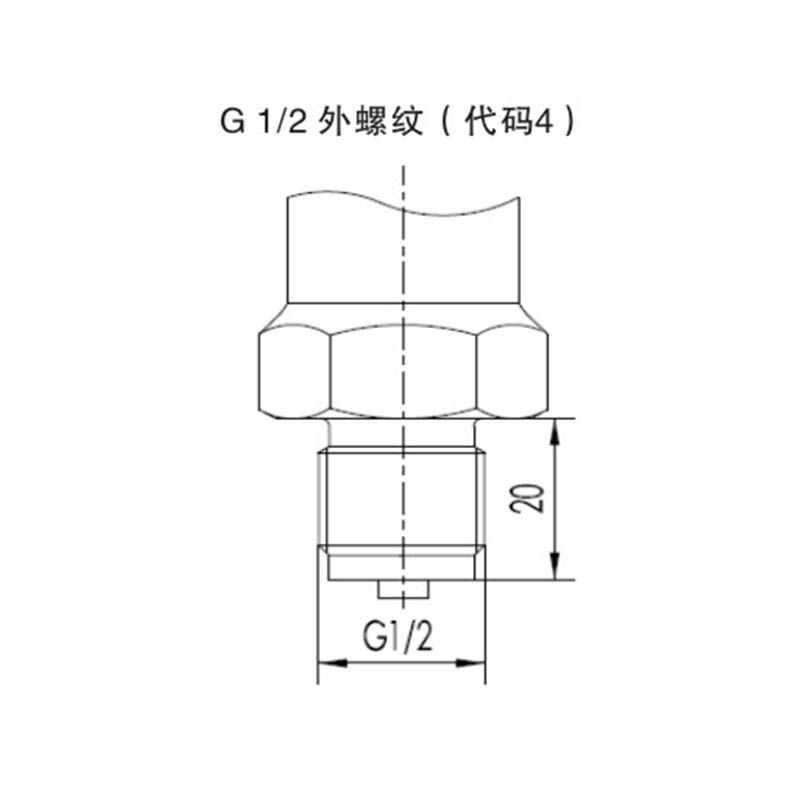

4 Rosca exterior G1/2

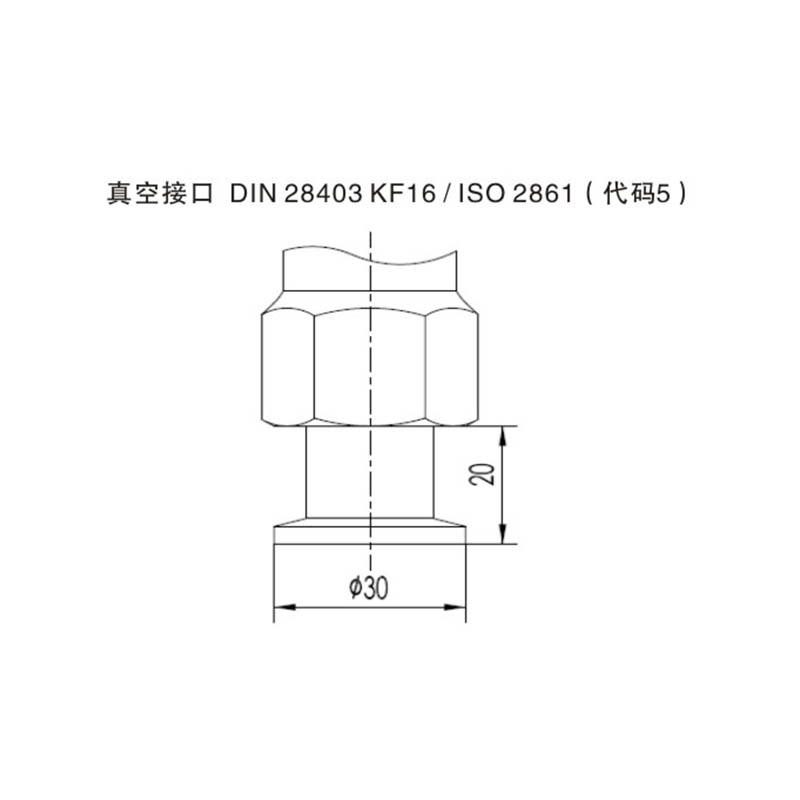

5 Conexión de vacío DIN 28403 KF16 / ISO 2861

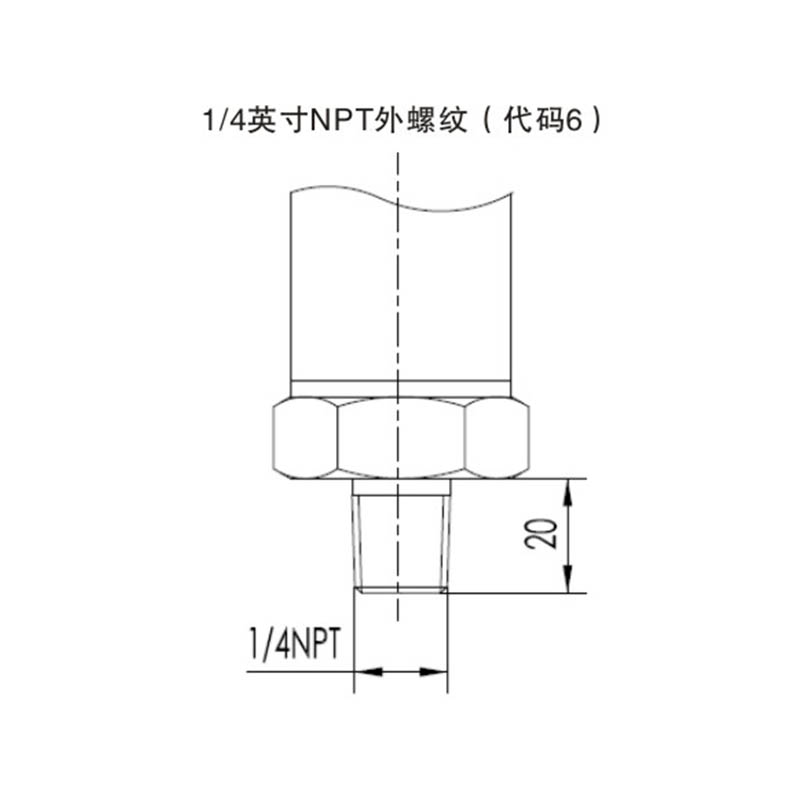

6 Rosca externa de 1/4" NPT
6 Función especial
N Ninguno
P Protección contra rayos
O Tratamiento sin aceite (para medición de oxígeno: llenado de aceite fluorado, junta anular de FKM, <6 MPa, <60 °C)
7 Soporte de montaje
N Ninguno
1 Acero inoxidable
2 Acero al carbono galvanizado
8 Pantalla
N Sin pantalla
2 LCD con retroiluminación (−20 °C)
3 Pantalla OLED (−40 °C)
9 Tratamiento a prueba de explosiones
N Versión estándar
A Tipo de seguridad intrínseca, NEPSI
D Tipo ignífugo, NEPSI (sin incluir prensaestopas ignífugos)
10 Opciones adicionales
D Dispositivo de entrada de cables a prueba de llamas
E Dispositivo de entrada de cables de mayor seguridad
V Versión de bajo voltaje
S Carcasa completa de acero inoxidable

Nota:
Nota 1: Códigos de rango correspondientes a la interfaz XG3051T; Códigos de rango correspondientes a la versión de presión absoluta XG3051T.
Nota 2: La conexión de vacío DIN 28403 KF16 / ISO 2861 se aplica solo a rangos dentro de 2,5 bar.

Artículo Descripción
Materiales Diafragma: acero inoxidable 316L, Hastelloy C
Conexión a proceso: acero inoxidable 316L
Líquido de llenado: aceite de silicona
Carcasa del transmisor: aleación de aluminio con revestimiento de resina epoxi.
Anillo de sellado de la carcasa: caucho nitrilo (NBR)
Placa de identificación: acero inoxidable 304
Peso 1,6 kg (sin LCD, soporte de montaje y conexión a proceso)
Clasificación de protección del gabinete IP67


Calendario de compatibilidad electromagnética

No. Artículo de prueba Estándar Básico Condición de prueba Nivel de rendimiento
1 Emisión radiada (recinto) GB/T 9254-2008 Tabla 5 30MHz~1000MHz Pase
2 Emisión conducida (puerto de alimentación CC) GB/T 9254-2008 Tabla 1 0,15MHz~30MHz Pase
3 Inmunidad ESD GB/T 17626.2-2006 4 kV (Contacto) / 8 kV (Aire) B
4 Inmunidad al campo electromagnético de RF GB/T 17626.3-2006 10 V/m (80 MHz~1 GHz) A
5 Inmunidad al campo magnético de frecuencia eléctrica GB/T 17626.8-2006 30 A/m A
6 Transitorios eléctricos rápidos/inmunidad a explosiones GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Inmunidad contra sobretensiones GB/T 17626.5-2008 1 kV (línea a línea) / 2 kV (línea a tierra) (1,2/50 碌s) B
8 Inmunidad a perturbaciones conducidas inducidas por campos de RF GB/T 17626.6-2008 3 V (150 kHz~80 MHz) A

Nota:
(1) Nivel de desempeño A: El desempeño normal se mantiene dentro de los límites de las especificaciones técnicas durante las pruebas.
(2) Nivel de desempeño B: Puede ocurrir una degradación temporal o pérdida de función/rendimiento durante la prueba, con autorrecuperación. Las condiciones de funcionamiento, la memoria y los datos reales permanecen sin cambios.
