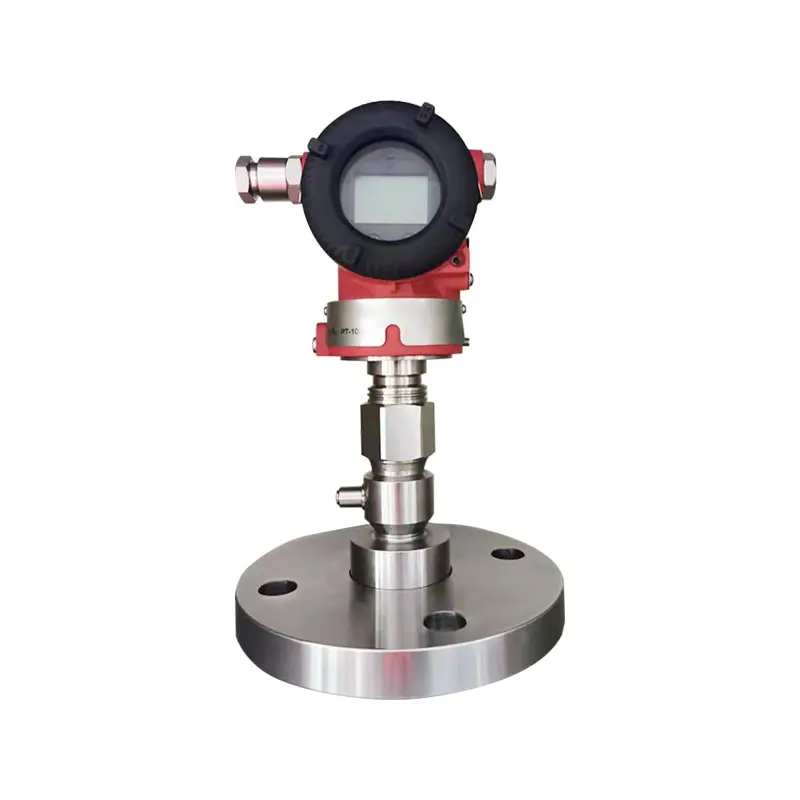

XG3051T Transmisor remoto de presión diferencial/presión absoluta

Introducción del producto:
El transmisor de presión remoto inteligente XG3051T admite la medición de la presión manométrica y la presión absoluta. Adopta una estructura de aislamiento de membrana capilar de transmisión remota para aislar el medio medido del cuerpo del transmisor. Puede hacer frente a alta viscosidad, fácil cristalización, fácil solidificación, fuerte corrosión y condiciones de trabajo medias de alta temperatura, evitando el bloqueo del medio y la corrosión de los sensores.
Salida de señal digital de protocolo HART superpuesto de 4-20 mA, alta precisión, buena estabilidad a largo plazo, admite calibración de configuración en el sitio, LCD en el sitio opcional, con protección a prueba de explosiones, material de diafragma personalizable, que realiza la transmisión de señales de presión a larga distancia.

Industrias aplicables:
1. Industria petroquímica: medición de presión de recipientes de reacción y tanques de almacenamiento.
2. Electricidad: Monitoreo de presión de la red de calderas y caloductos.
3. Metalurgia: Detección de presión en el proceso de fundición
4. Tratamiento de agua: presión del tanque de tratamiento de aguas residuales y químicos.
5. Farmacéutica: Control de presión de tanques de proceso farmacéutico
6. Alimentos y bebidas: medición de presión de materiales viscosos
7. Industria química del carbón: detección de presión de diversos equipos de proceso.
8. Fabricación de papel: recolección a presión de medios de pulpa

Contáctenos
ANTV：Transmisor remoto de presión diferencial XG3051DPSIG：XG3051T Transmisor de presión diferencial/presión absoluta
Preguntas frecuentes Entrada Salida Tiempo de respuesta Condiciones Generales Conexiones eléctricas Tabla de códigos de modelo y especificación Dimensiones
P1: ¿Para qué condiciones de funcionamiento es adecuado el transmisor remoto XG3051T?
R: Adecuado para alta viscosidad, fácil cristalización, fácil solidificación, corrosión fuerte y medios de alta temperatura. A través de la membrana de transmisión remota y el aislamiento capilar, se evita que el medio ingrese directamente al cuerpo del transmisor, evitando el bloqueo y la corrosión del sensor. Admite dos modos de medición: presión manométrica y presión absoluta.

P2: ¿Cómo elegir entre presión manométrica y presión absoluta?
R: Seleccione la presión manométrica para medir la presión atmosférica relativa. Al medir el vacío y la presión negativa, se debe seleccionar la presión absoluta como referencia para las condiciones de trabajo y no se puede mezclar; de lo contrario, se producirán errores de medición importantes.

P3: ¿Cuál es la señal de salida? ¿Puedo conectarme a un dispositivo portátil HART?
R: La salida analógica estándar de 4-20 mA, combinada con el protocolo digital HART, admite configuración in situ, modificación de rango, calibración de punto cero del controlador HART y se puede conectar a sistemas DCS y PLC.

P4: ¿Cómo elegir el material para la película de transmisión remota?
R: Acero inoxidable 316L convencional; para medios corrosivos fuertes, se puede seleccionar aleación Hastelloy y película de tantalio, y la composición y temperatura de los medios se pueden proporcionar al realizar el pedido.

Parámetros de medición: presión manométrica, presión exotérmica, nivel de líquido.
Rango de medición
Transmisor remoto de presión manométrica Límite inferior: a partir de -100%URL (ajustable continuamente)
Límite superior: hasta 100% URL (ajustable continuamente)
Transmisor remoto de presión absoluta Límite inferior: a partir de 0~100%URL (ajustable continuamente)
Límite superior: hasta 100% URL (ajustable continuamente)

Rango de medición

Tabla 1: Relación entre el código de rango y el rango
Código de rango Rango mínimo Rango máximo Presión nominal (máx.)
C 6kPa 40 kPa Presión nominal de la brida de nivel
D 25 kPa 250 kPa
F 30kPa 3 MPa
G 1 MPa 10MPa
H 2,1 MPa 21MPa
I 4 MPa 40MPa
L 6kPa abs 40 kPa abs
M 25 kPa abs 250 kPa abs
O 30kPa abs 3 MPa abs
Tabla 2: Tabla comparativa de brida remota y rango mínimo
Tipo de brida Diámetro nominal Rango mínimo/máximo Longitud máxima del capilar
Tipo plano DN 25/1" 160kPa/25MPa 10m
DN 50/2" 10kPa/10MPa 12m
DN 80/3" 6kPa/10MPa 16m
DN 4" 6kPa/3MPa 16m
Tipo insertado DN 50/2" 16kPa/10MPa 10m
DN 80/2" 6kPa/10MPa 16m
DN 4" 6kPa/3MPa 16m

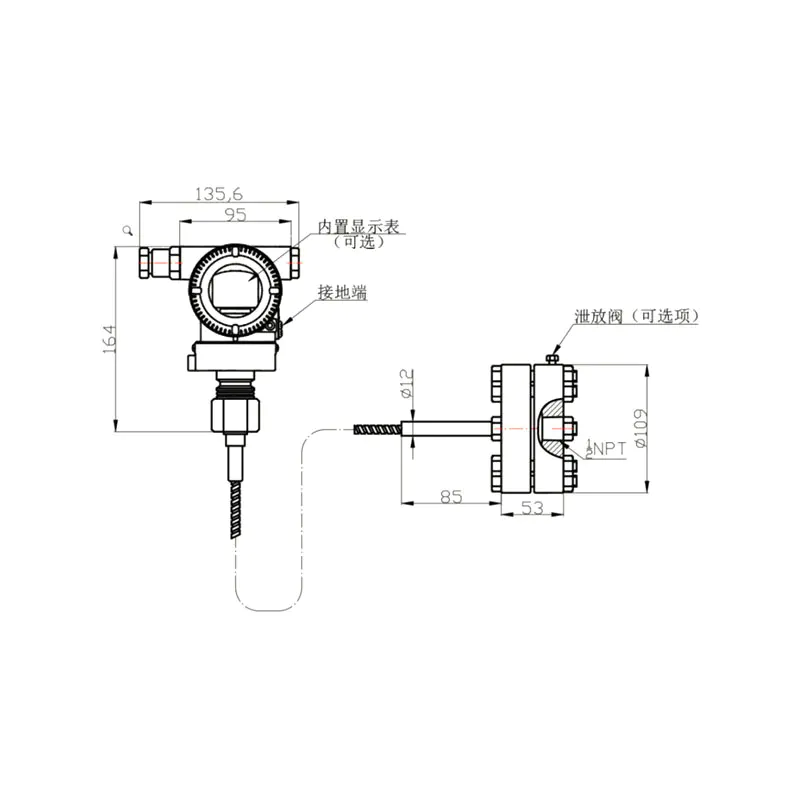

Tipo remoto montado en rosca Diámetro exterior 109 mm 160kPa/25MPa 10m

El rango mínimo del transmisor remoto de presión manométrica/presión absoluta deberá ser el valor mayor de los rangos mínimos especificados en la Tabla 1 y la Tabla 2. El rango ajustado no deberá ser menor que el rango mínimo.
El rango máximo del transmisor remoto de presión manométrica/presión absoluta será el valor menor entre el rango máximo del cuerpo del transmisor y la presión nominal de la brida remota.

Señal de salida
Salida HART de 2 cables, 4–20 mA CC, comunicación digital; El protocolo HART se superpone a la señal de CC de 4 a 20 mA.
Límites de la señal de salida: Imin = 3,9 mA, Imax = 20,5 mA
Corriente de alarma (modo configurable)
Modo de alarma baja (mínimo) 3,7 mA
Modo de alarma alta (máximo) 21mA
Modo sin alarma (mantener) Mantiene el valor actual válido antes de una falla.
Configuración estándar de la corriente de alarma Modo de alarma alta


La constante de amortiguación del componente amplificador es 0,1 s; la constante de tiempo del sensor y la brida del sello remoto varía de 0,2 a 6 s, dependiendo del rango del sensor, la relación de rango, la longitud del capilar y la viscosidad del fluido de llenado.
La constante de tiempo ajustable adicional oscila entre 0,1 y 60 s.

Condiciones de instalación
Los transmisores remotos de presión manométrica/absoluta sin tubos capilares se pueden montar directamente a través de la brida remota. La desviación de posición provocará un cambio de cero corregible. La carcasa de la electrónica puede girar hasta 360° y el tornillo de fijación puede fijarla en cualquier posición.

La brida remota de presión manométrica/absoluta se conecta a bridas coincidentes que cumplen con los estándares ANSI/DIN. Dichas bridas de acoplamiento estarán equipadas con juntas blandas y pernos y tuercas de montaje (los pernos y tuercas son opcionales para los usuarios).

Para transmisores remotos de presión manométrica/absoluta con tubos capilares: si el conjunto de sello remoto se instala debajo del cuerpo del transmisor, la diferencia de altura máxima entre el conjunto de sello remoto y el cuerpo del transmisor debe ser inferior a 5 m. Cuando la presión de funcionamiento sea inferior a 100 kPa absolutos, instale el cuerpo del transmisor debajo del conjunto del sello remoto.

El radio de curvatura mínimo del tubo capilar es de 75 mm. ¡No se permite enrollar!

Condiciones ambientales

Temperatura ambiente
Mínimo Depende del liquido de llenado
Máximo 85℃
Con LCD y sello FKM -20 ~ 65℃
Temperatura de almacenamiento/transporte
Mínimo Depende del liquido de llenado
Máximo 85℃
Humedad relativa 0 ~ 100%
Resistencia a los golpes
aceleración 50 gramos
Duración 11 ms
Resistencia a las vibraciones 2 gramos hasta 500 Hz
Compatibilidad electromagnética (CEM) Consulte la Tabla 4 "Apéndice EMC" en la página siguiente

Límite de temperatura del medio de proceso
Temperatura media:-30~400°C

Tabla 3 Relación del fluido de llenado, temperatura de funcionamiento y presión mínima de funcionamiento
Llenar fluido Aceite de silicona (S) Aceite de silicona para altas temperaturas (H) Aceite de silicona para temperaturas ultraaltas (U) Aceite vegetal (V)
Densidad a 25 ℃ 960kg/m³ 980kg/m³ 1020kg/m³ 937kg/m³
Rango de temperatura de funcionamiento -30 ~ 200℃ -10 ~ 350℃ -10 ~ 400℃ 0 ~ 250 ℃
Temperatura Rango de presión de funcionamiento (kPa absoluto)
20℃ >10 >10 >10 >25
100℃ >25 >25 >25 >50
150℃ >50 >50 >50 >75
200℃ >75 >75 >75 >100
250℃ >100 >100 >100
350℃ >100 >100
400℃ >100

Nota: Se debe prestar especial atención a cualquier valor que exceda el rango de temperatura y presión anterior; estos se pueden cumplir a través de
diseño especial.

Artículo Especificación
Límite de presión del cuerpo del transmisor Vacío a presión máxima
Presión nominal de brida remota ANSI: 150 psi ~ 600 psi
DIN: PN 1,6 MPa ~ PN 10 MPa
Peso DN 50/2": aprox. 7 ~ 10 kg
DN 80/3": aprox. 8 ~ 11 kilogramos
DN 4": aprox. 9 ~ 12 kg
Rendimiento a prueba de explosiones NEPSI ignífugo: Ex dⅡC T6
Seguridad intrínseca NEPSI: Ex iaⅡC T4
Temperatura de funcionamiento permitida -40 ℃ ~ 65 ℃

Condiciones de potencia y carga
El voltaje de la fuente de alimentación es de 24V
R≤(Us-12V) /Imáx kQ 2
donde Imáx=23 mA
Tensión máxima de alimentación: 42 VCC
Tensión mínima de alimentación: 12 VCC, 15 VCC (pantalla LCD retroiluminada)
Rango de carga de comunicación digital: 250~600Q

Artículo Especificación
Materiales
Cápsula medidora Acero inoxidable 316L
diafragma Acero inoxidable 316L, Hastelloy C, Tantalum
Brida de proceso Acero inoxidable 304
Llenar fluido Aceite de silicona, Aceite de silicona para altas temperaturas, Aceite de silicona para temperaturas ultraaltas, Aceite vegetal
Carcasa del transmisor Aleación de aluminio con revestimiento epoxi.
Junta de carcasa Caucho de nitrilo (NBR)
Placa de identificación Acero inoxidable 304
Conexión eléctrica Prensaestopas M20×1,5; Terminales adecuados para conductores de 0,5 ~ 2,5 mm².
Conexión de proceso La brida de sello remoto cumple con el estándar ANSI o DIN. Montaje directo disponible; consulte el dibujo de dimensiones
Clase de protección de vivienda IP67
Tabla 4 Anexo EMC
No. Artículo de prueba Estándar Básico Condición de prueba Nivel de rendimiento
1 Emisión radiada (recinto) GB/T 9254-2008 Tabla 5 30MHz ~ 1000MHz Pase
2 Emisión conducida (puerto de alimentación CC) GB/T 9254-2008 Tabla 1 0,15MHz ~ 30MHz Pase
3 Inmunidad a las descargas electrostáticas (ESD) GB/T 17626.2-2006 4kV (Contacto), 8kV (Aire) B
4 Inmunidad al campo electromagnético de RF radiada GB/T 17626.3-2006 10V/m (80MHz~1GHz) A
5 Inmunidad al campo magnético de frecuencia eléctrica GB/T 17626.8-2006 30A/m A
6 Inmunidad a explosiones transitorias rápidas eléctricas GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Inmunidad contra sobretensiones GB/T 17626.5-2008 1kV (Línea a Línea) B
2kV (Línea a Tierra) (1,2us/50us)
8 Inmunidad a las perturbaciones conducidas inducida por campos de RF GB/T 17626.6-2008 3V (150KHz ~ 80MHz) A

Notas:
(1) Nivel de desempeño A: El desempeño se mantiene dentro de los límites de las especificaciones técnicas durante la prueba.
(2) Nivel de rendimiento B: Puede ocurrir una degradación temporal o pérdida de función/rendimiento durante la prueba, pero la unidad puede recuperarse automáticamente. El estado operativo real y los datos almacenados permanecen sin cambios.

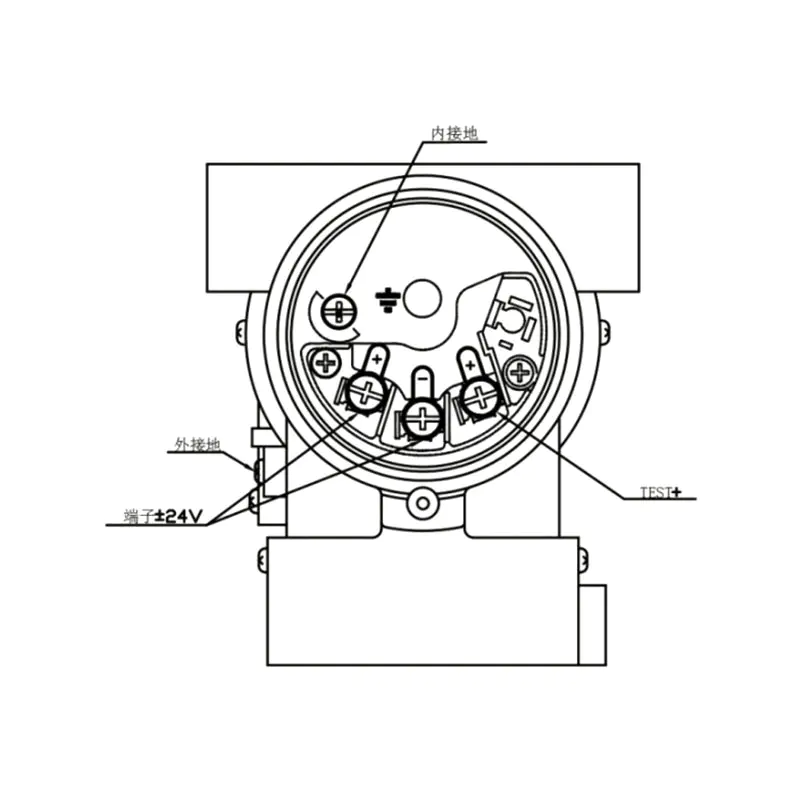

Figura 6: Diagrama de conexión eléctrica
100006

Nota: La función de interfaz rápida es equivalente al terminal de señal.

1 Transmisor remoto de presión absoluta/manómetro de tipo básico: selección de brida
10 Conjunto de sello remoto de presión absoluta/manómetro de tipo básico
1 Enfermero registrado Tipo de instalación directa, sin tubo capilar
RS- Con tubo capilar
20 Conexión de proceso Diámetro nominal Tipo de cara del sello Material de la cara del diafragma/sello
A DN50 DIN2501 Tipo E DIN2526 Acero inoxidable 316L
B DN50 DIN2502 Tipo E DIN2526 HastelloyC
C DN50 DIN2503 Tipo E DIN2526 tantalio
H DN80 DIN2504 Tipo E DIN2526 Acero inoxidable 316L
I DN80 DIN2505 Tipo E DIN2526 HastelloyC
G DN80 DIN2506 Tipo E DIN2526 tantalio
D DN2" ANSI B 16.5 RF ANSI B16.5 Acero inoxidable 316L
E DN2" ANSI B 16.5 RF ANSI B16.5 HastelloyC
F DN2" ANSI B 16.5 RF ANSI B16.5 tantalio
K DN3" ANSI B 16.5 RF ANSI B16.5 Acero inoxidable 316L
L DN3" ANSI B 16.5 RF ANSI B16.5 HastelloyC
M DN3" ANSI B 16.5 RF ANSI B16.5 tantalio
N DN4" ANSI B 16.5 RF ANSI B16.5 Acero inoxidable 316L
O DN4" ANSI B 16.5 RF ANSI B16.5 HastelloyC
P DN4" ANSI B 16.5 RF ANSI B16.5 tantalio
Q DN100 DIN2501 Tipo E DIN2526 Acero inoxidable 316L
S DN100 DIN2501 Tipo E DIN2526 HastelloyC
T DN100 DIN2501 Tipo E DIN2526 tantalio
30 Presión nominal Estándar de presión de brida
1 PN 1MPa/4MPa DIN2501
2 PN 6,4MPa DIN2501
3 PN 10MPa DIN2501
6 150 psi ANSI B16.5
7 300 psi ANSI B16.5
8 600 psi ANSI B16.5
Descripción
40 F tipo plano
H Tipo insertado, acero inoxidable 316L, longitud de inserción 50 mm
I Tipo insertado, acero inoxidable 316L, longitud de inserción 100 mm
G Tipo insertado, acero inoxidable 316L, longitud de inserción 150 mm
L Modelo insertado, HastelloyC, longitud de inserción 50 mm
M Modelo insertado, HastelloyC, longitud de inserción 100 mm
N Modelo insertado, HastelloyC, longitud de inserción 150 mm
Z Especial (hecho a medida)
50 Llenar fluido Temperatura de funcionamiento. Rango
S Aceite de silicona -30 ~ 200 ℃
H Aceite de silicona para altas temperaturas -10 ~ 350 ℃
U Aceite de silicona para temperaturas ultraaltas -10 ~ 400 ℃
V Aceite vegetal 0 ~ 250 ℃
F Aceite fluorado -30 ~ 260℃
L Líquido de llenado de temperatura ultrabaja -100 ~ 100 ℃
Z Líquido de llenado para temperaturas ultraaltas 10 ~ 600 ℃
60 Longitud capilar
0 Sin capilar, tipo de montaje directo
1 1 metroetroetro
2 2 metrosetrosetros
3 3 metrosetrosetros
4 4 metrosetrosetros
5 5 metrosetrosetros
6 6 metrosetrosetros
7 7 metros
8 8 metrosetros
9 9 metros
10 10 metros
11 11 metros
12 12 metros
… …
70 Característica de la parte capilar
N Ninguno
P Capilar con capa protectora de PVC.
80 Forma de la cara del diafragma de la brida de proceso húmeda
N Ninguno
1 FEP (etileno propileno fluorado) recubierto con 316L (temperatura ≤ 180 ℃)
2 PFA (perfluoroalcoxi) recubierto con 316L (temperatura ≤ 260 ℃)
3 Membrana de PTFE pegada al diafragma (solo tipo plano)
4 Recubrimiento de FEP en 316L (temp. ≤ 180 ℃) (solo tipo insertado)
5 Recubrimiento de PFA en 316L (temp. ≤ 260 ℃) (solo tipo insertado)
6 Tratamiento a prueba de vacío

2 opciones para conjunto de sello remoto de presión/presión absoluta con diafragma interno [6]
10 Conjunto de sello remoto con diafragma interno
Enfermero registrado Tipo de montaje directo, sin capilar
RS- Con capilar
20 Conexión de proceso Diámetro nominal Tipo de cara del sello Material de la cara del diafragma/sello
U DN25 DIN 2501 Tipo D DN2526 Acero inoxidable 316L Acero inoxidable 316L
V DN25 DIN 2501 Tipo D DN2526 HastelloyC HastelloyC
W DN25 DIN 2501 Tipo D DN2526 tantalio tantalio
X DN1" ANSI B 16.5 Tipo RF ANSI B 16.5 Acero inoxidable 316L Acero inoxidable 316L
Y DN1" ANSI B 16.5 Tipo RF ANSI B 16.5 HastelloyC HastelloyC
Z DN1" ANSI B 16.5 Tipo RF ANSI B 16.5 tantalio tantalio
30 Presión nominal Estándar de brida Acero inoxidable 316L
1 PN 1MPa/4MPa DIN 2501
2 PN 6,3MPa/10MPa DIN 2501
3 PN 16MPa DIN 2501
4 PN 25MPa DIN 2501
5 150 psi ANSI B 16.5
6 300 psi ANSI B 16.5
7 600 psi ANSI B 16.5
8 1500 psi ANSI B 16.5
40 Llenar fluido Rango de temperatura
S Aceite de silicona -30 ~ 200℃
H Aceite de silicona para altas temperaturas -10 ~ 350℃
V Aceite vegetal 0 ~ 250 ℃
F Aceite fluorado -30 ~ 260℃
50 Descripción
1 1 metroetroetro
2 2 metrosetrosetros
3 3 metrosetrosetros
4 4 metrosetrosetros
5 5 metrosetrosetros
6 6 metrosetrosetros
… …
60 Descripción
N Ninguno
P Capilar con capa protectora de PVC.
70 Descripción
N Ninguno
3 Diafragma pegado con membrana de PTFE (temperatura ≤200 ℃)
6 Tratamiento a prueba de vacío
80 Código Descripción
1 PTFE (politetrafluoroetileno)
2 Acero inoxidable 316
3 HastelloyC
4 tantalio

Nota 6: Al seleccionar sellos de transmisión remota de presión/vacío para dispositivos con diafragmas internos, primero complete la selección del transmisor de vacío/manómetro XG3051T y seleccione la opción R de la fila 40 en la tabla de opciones de XG3051T.

3 Selección de conjunto de sello remoto de presión absoluta/manómetro montado con tornillo [10]
10 Conjunto de sello remoto de presión absoluta/manómetro montado con tornillo
RTW- Con capilar
20 Descripción
U Acero inoxidable 316L
V HastelloyC
W tantalio
30 Orificio de lavado/ventilación
1 Ninguno
0 Con agujero
40 Llenar fluido Rango de temperatura
S Aceite de silicona -30 ~ 200℃
H Aceite de silicona para altas temperaturas -10 ~ 350℃
U Aceite de silicona para temperaturas ultraaltas -10 ~ 400℃
V Aceite vegetal 0 ~ 250 ℃
F Aceite fluorado -30 ~ 260℃
L Líquido de llenado de temperatura ultrabaja -100 ~ 100℃
Z Líquido de llenado para temperaturas ultraaltas 10 ~ 600℃
50 Descripción
1 1 metroetroetro
2 2 metrosetrosetros
3 3 metrosetrosetros
4 4 metrosetrosetros
5 5 metrosetrosetros
6 6 metrosetrosetros
50 8 8 metrosetros
… …
Característica de la parte capilar
60 N Ninguno
P Capilar con capa protectora de PVC.
70 Forma de cara de diafragma de brida húmeda
N Ninguno
P Tratamiento a prueba de vacío

Nota 10: Al seleccionar un dispositivo de sellado de brida de control remoto montado roscado, primero complete la selección para la sección del cuerpo del transmisor de presión manométrica/presión absoluta XG3051T y seleccione la opción R para la transmisión remota en la fila 40 de la tabla de opciones del XG3051T.

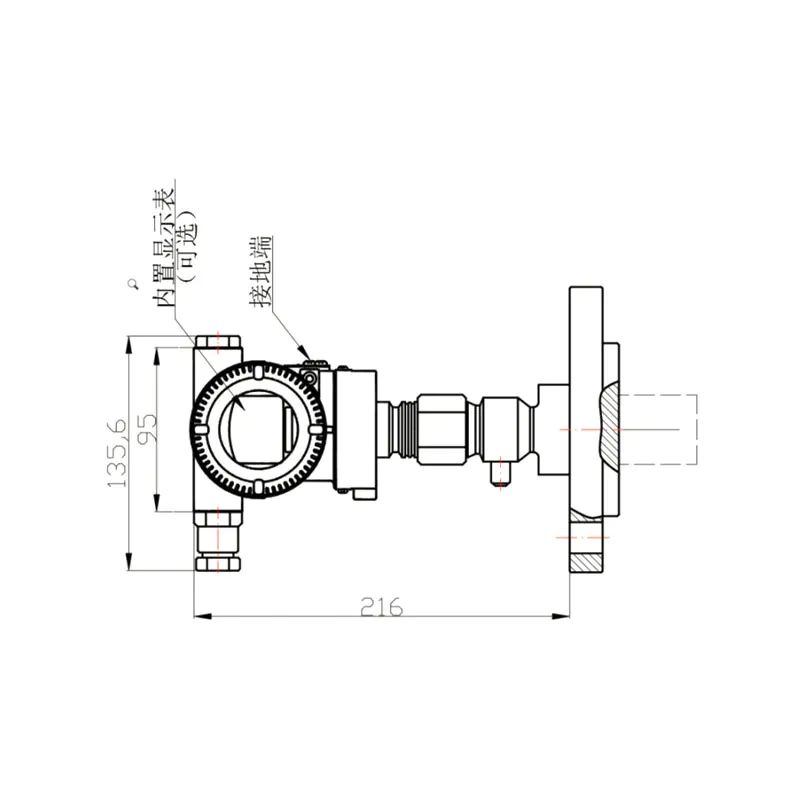

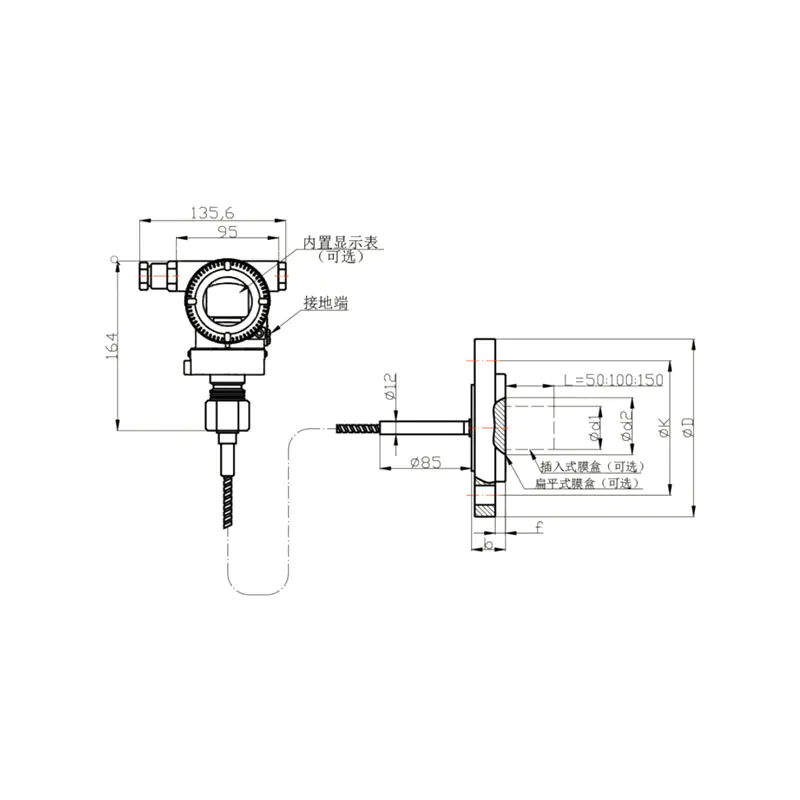

Figura 1. Diagrama del dispositivo de sellado remoto de tipo básico (tipo RS) Figura 2. Diagrama de montaje directo del dispositivo de sellado remoto de tipo básico (tipo RN)
100051-KqgD 100042-3GnN
Diámetro nominal Presión nominal ΦD ΦK Φd1 (insertado) Φd2 (Plano) Φd3 t b Pernos (cantidad) Pernos (rosca)
DN50 (cara del sello DIN 2526-E, brida DIN 2501) PN1.6/4 MPa 165 125 48.3 57 102 3⁺⁰·⁵ 20 4 M16
PN6,4MPa 185 135 48.3 57 102 3⁺⁰·⁵ 26 4 M20
PN10MPa 195 145 48.3 57 102 3⁺⁰·⁵ 28 4 M20
DN80 (cara del sello DIN 2526-E, brida DIN 2501) PN1.6/4 MPa 200 160 76 75 138 3⁺⁰·⁵ 24 8 M16
PN6,4MPa 215 170 76 75 138 3⁺⁰·⁵ 28 8 M20
PN10MPa 230 180 76 75 138 3⁺⁰·⁵ 32 8 M24
DN2"(ANSI B16.5 RF) 150 psi 152.4 120.6 48.3 57 92.1 3⁺⁰·⁵ 17.4 4 M18
300 psi 165.1 127 48.3 57 92.1 3⁺⁰·⁵ 20.6 8 M18
600 psi 165.1 127 48.3 57 92.1 6.35 31.75 8 M18
DN3"(ANSI B16.5 RF) 150 psi 190.5 152.4 76 75 127 3⁺⁰·⁵ 22.2 4 M16
300 psi 209.5 168.3 76 75 127 3⁺⁰·⁵ 27 8 M20
600 psi 209.5 168.3 76 75 127 6.35 38.05 8 M20
DN4"(ANSI B16.5RF) 150 psi 229 191 89 89 157 3⁺⁰·⁵ 30 8 M18
300 psi 255 200 89 89 157 3⁺⁰·⁵ 32 8 M18

Nota: Los usuarios pueden instalar opcionalmente pernos y tuercas.

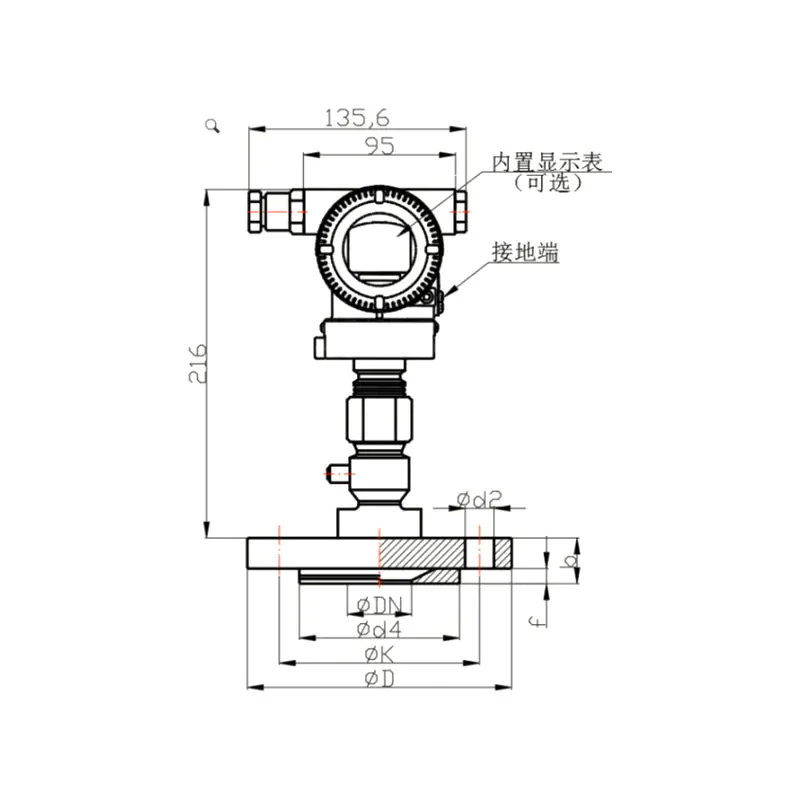

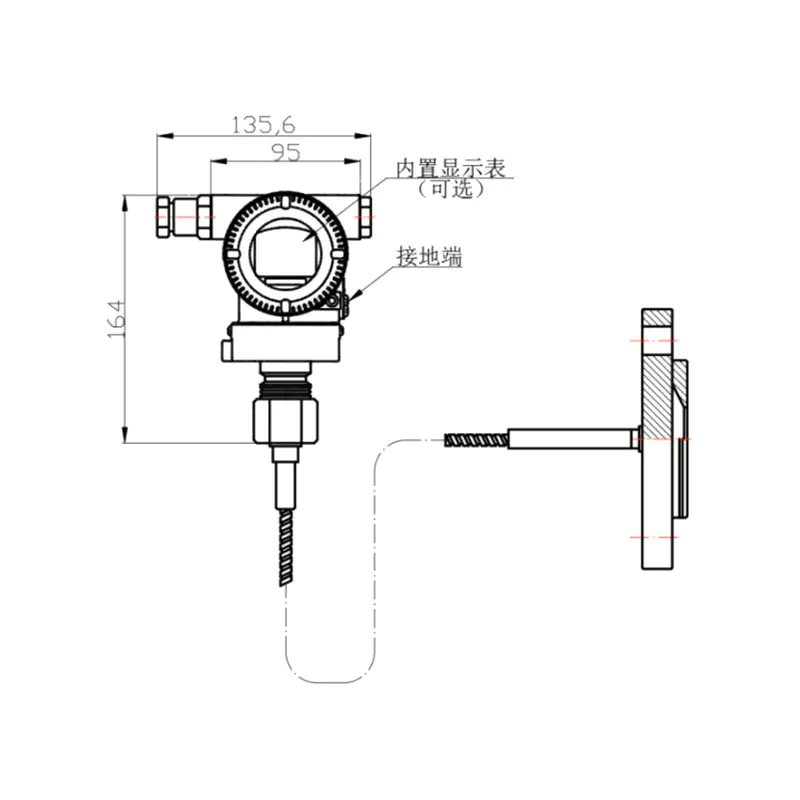

Figura 3: Dispositivo de sellado remoto con diafragma interno (tipo EE. UU.) Figura 4: Diagrama de instalación directa del dispositivo de sellado de control remoto con diafragma interno (tipo UN) Figura 5: Diagrama del dispositivo de sellado de control remoto del tipo de instalación roscada (tipo RTW)
100033 100015 100024
Tabla 6 Dimensiones estructurales del conjunto de sello remoto con diafragma interno para conexión DIN 2501
DN PN Dimensiones, mm Peso (kg)
D K d4 b f H d2 G2
25 1MPa/4MPa 115 85 68 22 2 – 14 – 1.5
25 6,3MPa/10MPa 140 100 68 24 2 52 – 4×M16 3.2
16MPa 140 100 68 24 2 52 – 4×M16 3.6
25MPa 150 105 68 28 2 96 – 4×M20 4
Tabla 7 Dimensiones estructurales del conjunto de sello remoto con diafragma interno para conexión ANSI B 16.5
DN psi Dimensiones, mm G₂UNC Peso (kg)
D K d2 d4 b f H
1" 150 110 79.5 16 51 22 2 – – 1.4
300 125 89 20 51 22 2 – – 1.7
1" 600 125 89 – 51 25 7 53 4×5/8" 3.6
1500 150 101.5 – 51 36 7 64 4×7/8" 4

Producto relacionado

Xinguo Group Co., Ltd.
ACERCA DE NOSOTROS Xinguo Group Co., Ltd.
Xinguo Group Co., Ltd. es una empresa de alta tecnología con subsidiarias que incluyen Anhui Xinguo Instrument Co., Ltd., Anhui Xinguo Alloy Co., Ltd., Anhui Xinguo Cable Co., Ltd. y Anhui Xinguo Precious Metals Co., Ltd. Fundado en 1997, el grupo está ubicado en la ciudad de Tianchang, provincia de Anhui, una ciudad civilizada nacional. Tiene un capital registrado de 118 millones de RMB, cubre una superficie de más de 150 mu y una superficie de construcción de 60.000 metros cuadrados. La empresa cuenta actualmente con más de 300 empleados, entre los cuales más de 50 son personal profesional y técnico, incluidos ingenieros superiores, ingenieros e ingenieros asistentes.
The Group is a China Custom XG3051T Transmisor remoto de presión diferencial/presión absoluta Manufacturers and XG3051T Transmisor remoto de presión diferencial/presión absoluta Supplier, mainly engages in the R&D, production and sales of temperature instruments, pressure instruments, level instruments, flow instruments and digital display instruments. Its product portfolio also encompasses power cables, control cables, compensation cables, computer cables, signal cables, MI heating cables, mineral insulated cables, electric heat tracing tapes, cable trays and accessories, high and low voltage distribution equipment, complete automation control systems, instrument valves, pipeline valves and fittings, glass instruments and laboratory equipment. We also supply platinum-rhodium wires, precision alloys and complete mechanical equipment, while providing supporting processing, manufacturing, sales and technical services. Additionally, we deal in professional instrument materials, alloy materials and precious metals. Our products are widely applied in power, petroleum, chemical, metallurgy, building materials, machinery, food, aerospace, new energy and other industrial sectors, as well as scientific research and education fields.
Anhui Xinguo Alloy Co., Ltd. se dedica a la fabricación de una gama completa de materiales de aleaciones de precisión y es miembro del consejo de la División de Materiales para Instrumentos de la Sociedad de Control e Instrumentos de China. Sus productos estrella cubren alambres de aleación de termopar (tipos K, N, E, J, T), alambres de aleación de compensación de termopar (KX, EX, NX, JX, TX, KCA, KCB, NC, SC), aleaciones de calentamiento de alta resistencia, aleaciones de resistencia de precisión, aleaciones de resistencia al calentamiento, alambres de níquel puro, aleaciones de manganeso-cobre y aleaciones de Monel. Estos productos se utilizan ampliamente en las industrias de aviación, petróleo, ingeniería química, fabricación de maquinaria y energía.
VER MÁS
  • 0año

    Fundada en

  • 0+mu

    Cubrir un área de

  • 0+

    Empleados experimentados

  • 0㎡

    Área de construcción

Certificados
NOTICIAS Proporcionarle el
Últimas noticias empresariales y de la industria
VER MÁS
