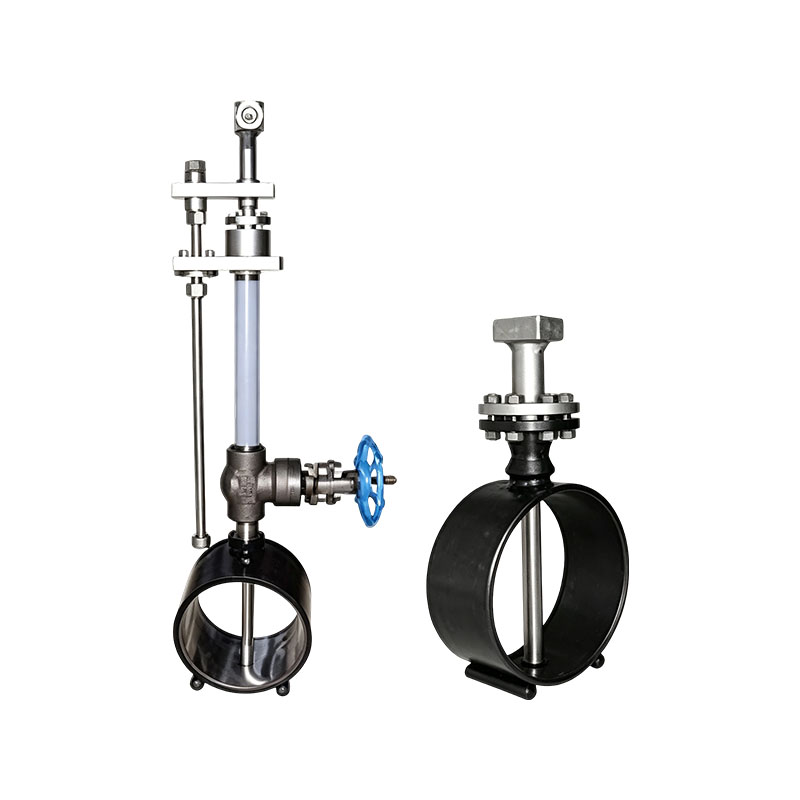

XG-DRB Caudalímetro Dilbar

El medidor de flujo uniforme XG-DRB Dearbar es un nuevo tipo de medidor de flujo enchufable que utiliza el principio de presión diferencial para medir el flujo y sigue la ecuación de Bernoulli: Q=KxCx raíz DP. Actualmente es reconocido internacionalmente como el medidor de flujo más preciso, repetible y confiable para la detección de flujo única. La estructura simple, el fácil montaje y desmontaje, la baja pérdida de presión y el bajo costo de uso y mantenimiento lo convierten en un caudalímetro económico y que ahorra energía que vale la pena promover y utilizar. Especialmente en el caso de tuberías con un diámetro superior a 200 milímetros, las ventajas del caudalímetro tubular promediador son más evidentes. Ampliamente utilizado en industrias como la eléctrica, la metalúrgica y la petroquímica.

Principio de funcionamiento:
El caudalímetro de velocidad constante XG-DRB Dearbar mide el flujo a través de la presión diferencial generada antes y después de su sonda de detección única. Cuando el fluido fluye a través de la sonda, se genera un área de distribución de alta presión en la parte delantera, que es ligeramente superior a la presión estática de la tubería. Según el principio de la ecuación de Bernoulli, la velocidad del fluido aumenta a medida que fluye a través de la sonda y se produce un área de distribución de baja presión en la parte posterior de la sonda, donde la presión es ligeramente menor que la presión estática de la tubería. Después de que el fluido de presión diferencial fluye a través de la sonda, aparecen vórtices en ambos lados de la sonda y se genera un vacío parcial en la parte posterior de la sonda. La alta presión promedio en el área de alta presión se transfiere a la cámara de presión positiva del instrumento de presión diferencial a través del conducto de alta presión de la sonda; La baja presión promedio en el área de baja presión se transmite a la cámara de presión negativa del instrumento de presión diferencial a través del conducto de baja presión de la sonda. El instrumento de presión diferencial mide la diferencia entre la presión alta promedio y la presión baja promedio y, después de un cálculo de raíz cuadrada, refleja la magnitud de la velocidad de flujo promedio del fluido. La velocidad de flujo promedio es proporcional al caudal y luego se puede usar para calcular el caudal volumétrico o el caudal másico del fluido en la tubería.

Características del producto:
1. Múltiples medios de aplicación y amplio rango de medición. Adecuado para diversos fluidos (gas, líquido, vapor), con diámetros que van desde 38 mm hasta 15000 mm, una presión máxima de 40 MPa y una temperatura máxima de 550 °C o superior. Cuando sea necesario, también puede garantizar ± 0,1%, especialmente indicado para el control de procesos industriales;
2. Estructura simple y peso ligero;
3. Fácil de instalar y desmontar, de bajo costo y puede instalarse y mantenerse en línea;
4. Bajos requisitos para secciones de tubería recta. El requisito de longitud de la sección de tubería recta es relativamente bajo en comparación con la placa de orificio, generalmente aproximadamente de 10 a 25 veces el diámetro;
5. Baja pérdida de presión y importante ahorro de energía. La pérdida de presión irrecuperable es del 2% al 15% de la pérdida de presión de señal, que es solo una décima parte de la pérdida de presión irrecuperable de los medidores de flujo de orificio comúnmente utilizados. El costo operativo anual es de 1/40 a 1/50 de la placa de orificio;
6. Coeficiente de fluido constante (K), señal de medición estable y pequeñas fluctuaciones;
7. Alta precisión y buena estabilidad a largo plazo;
8. La medición de presión de la sonda en sí es antibloqueo y la sonda está diseñada con una estructura de alta resistencia de doble cavidad de una sola pieza;
9. Interfaz amigable hombre-máquina, cabezal medidor LCD giratorio de 360 ​​grados; Puede mostrar el caudal instantáneo, el caudal acumulativo, el porcentaje del gráfico de barras, etc.

Principales áreas de aplicación:
1. Medición de aire primario y secundario en centrales eléctricas.
2. Medición de gases de alto horno;
3. Medición de etano, etileno, gas natural, etc;
4. Medición de gas, nitrógeno, oxígeno, etc;
5. Medición de aire comprimido:
6. Medición de vapor saturado, vapor de alta y baja presión:
7. Medición de agua del grifo, agua circulante, etc.
