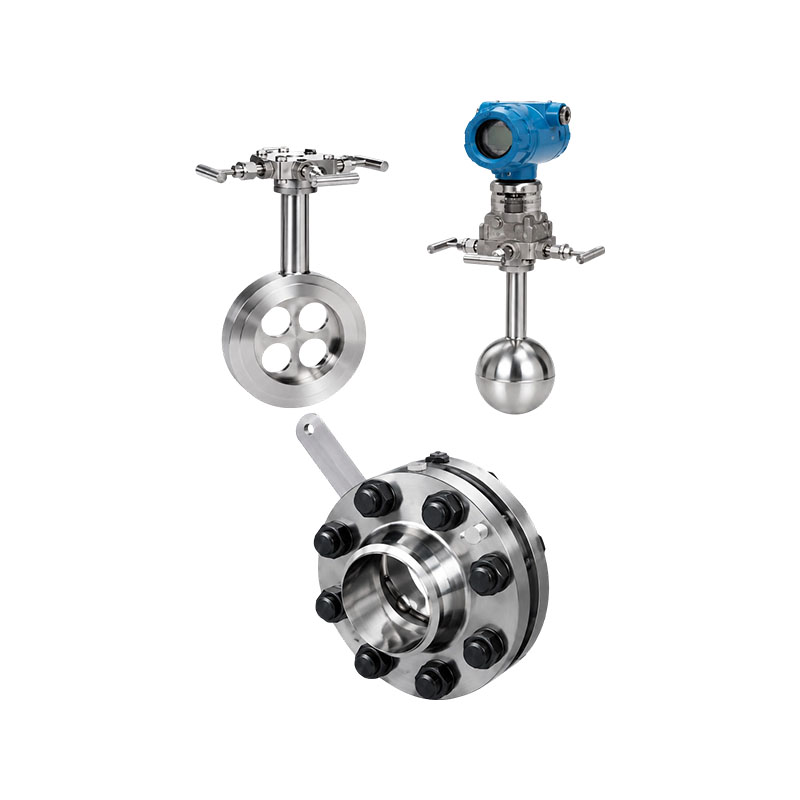

Caudalímetro equilibrado tipo XG-PHL

El caudalímetro equilibrado tipo XG-PHL ha mejorado enormemente el dispositivo de estrangulación tradicional y tiene importantes características de rectificación equilibrada. Los dispositivos de estrangulación tradicionales solo tienen una abertura de flujo, lo que hace que el fluido pierda su flujo ideal después de la estrangulación, por lo que no se aprovechan plenamente las ventajas de los medidores de flujo de presión diferencial. Los medidores de flujo balanceados se aplican a casi todas las mediciones de fluidos y representan una revolución en la tecnología de medición de fluidos. Actualmente, los medidores de flujo equilibrado se han utilizado ampliamente en industrias como la petrolera, química, metalúrgica, eléctrica, de gas natural y de tratamiento de agua.

Principio de funcionamiento:
Un caudalímetro equilibrado es un revolucionario caudalímetro de presión diferencial que funciona según el mismo principio que otros caudalímetros de presión diferencial, basado en el principio de conversión de energía en tuberías selladas; En condiciones ideales de fluido, el caudal en una tubería es proporcional a la raíz cuadrada de la presión diferencial. El caudal en la tubería se puede calcular basándose en la ecuación de Bernoulli midiendo el valor de presión diferencial. El sensor de flujo equilibrado es un rectificador de estrangulamiento de disco poroso instalado en la sección transversal de la tubería, con el tamaño y la distribución de cada orificio personalizados según fórmulas especiales y datos de prueba, conocidos como número de orificio. Cuando el fluido pase por los orificios funcionales del disco, quedará equilibrado y rectificado; el vórtice se minimizará y se formará un fluido ideal aproximado. A través del dispositivo de medición de presión, se puede obtener una señal de presión diferencial estable y se pueden calcular el caudal volumétrico y el caudal másico de acuerdo con la ecuación de Bernoulli.

Características del producto:
1. Alta linealidad y buena repetibilidad. El sensor de flujo equilibrado tiene una estructura porosa simétrica, que puede equilibrar el campo de flujo, reducir las corrientes parásitas, las vibraciones y el ruido de la señal. La estabilidad del campo de flujo mejora enormemente y la linealidad es de 5 a 10 veces mayor que la de la placa de orificio. La repetibilidad aumenta en un 54%, es decir, un 0,15%. Por su rendimiento integral, el medidor de flujo equilibrado pertenece a la categoría de medidores de flujo de alta gama.
5: Cuando la relación del rango es 1, la linealidad puede alcanzar ± 0,3%;
7: Cuando la relación del rango es 1, la linealidad puede alcanzar ±0,5 %.
10: Cuando la relación de rango es 1, la linealidad puede alcanzar ± 1,0%.
2. Bajos requisitos para secciones de tubería recta. Debido al campo de flujo estable y al doble de velocidad de recuperación de presión en comparación con las placas de orificio, los sensores de flujo equilibrado reducen en gran medida los requisitos para secciones de tubería rectas. Las secciones de tubería recta delantera y trasera son generalmente 3D y 1D, con una longitud mínima de menos de 0,5D, eliminando así una gran cantidad de secciones de tubería recta, especialmente aquellas hechas de materiales especiales y costosos.
3. Reducir la pérdida de presión permanente. El diseño equilibrado simétrico poroso reduce las fuerzas de corte turbulentas y la formación de vórtices, reduce la pérdida de energía cinética y reduce la pérdida de presión permanente 2,5 veces en comparación con las placas de orificio en las mismas condiciones de medición, ahorrando así costos considerables de energía operativa. Es un instrumento de ahorro de energía que vale la pena promover ampliamente.
4. Resistente a la suciedad y no se obstruye fácilmente. El diseño de equilibrio simétrico poroso reduce la formación de fuerzas de corte turbulentas y remolinos, lo que reduce en gran medida la formación de zonas muertas, garantiza el paso suave de medios sucios a través de múltiples orificios y reduce la posibilidad de bloqueo de orificios de fluido.        5. Puede reemplazar directamente la placa de orificio. Tiene el mismo método de uso y apariencia que la placa de orificio, por lo que se puede reemplazar directamente sin ningún cambio en las tuberías o instrumentos relacionados. Es muy adecuado para la transformación EMS de medición de energía de toda la planta para reemplazar la placa de orificio con un medidor de flujo equilibrado.
6. Amplio rango de medición de flujo. De acuerdo con los resultados experimentales, equilibrar el rendimiento del caudalímetro para que su caudal pueda variar de mínimo a supersónico, con un número de Reynolds mínimo inferior a 200 y un número de Reynolds máximo superior a 107; El valor beta se puede seleccionar entre 0,5 y 0,90.
7. La estabilidad a largo plazo es buena. Debido a la reducción significativa de la fuerza cortante turbulenta, la fricción directa entre el medio y el elemento estrangulador se reduce considerablemente y su valor β permanece sin cambios durante mucho tiempo. Todo el instrumento no tiene partes móviles, por lo que puede mantener la estabilidad durante mucho tiempo.
8. Puede medir medios de alta temperatura y alta presión. Al igual que las placas de orificio y otros dispositivos de estrangulamiento, la temperatura y presión de trabajo dependen del material y el grado de la tubería y la brida. La temperatura de trabajo puede alcanzar los 850 ° C y la presión de trabajo puede alcanzar los 42 MPa.
9. Puede medir impurezas en condiciones de trabajo complejas. Debido a su diseño estructural único, tiene un rendimiento especial y puede funcionar en dos fases gas-líquido, varios gases mixtos (como gas, biogás, gas de carbón, etc.), varios gases de baja temperatura (como GNL, nitrógeno líquido, oxígeno líquido, hidrógeno líquido, cloro líquido, etileno licuado, gas licuado de petróleo, etc.), medios bifásicos gas-líquido (como humedad), lodos, flujo de agua multifásico, agua vibrante flujo, medios de interferencia electromagnética y flujo bidireccional (porque el medidor de flujo de equilibrio es completamente simétrico en ambos lados).

Industria de aplicaciones:
1. Industria petroquímica: medición de caudales de líquido, gas y vapor.
2. Energía térmica: medición de vapor de caldera, agua en circulación y gas.
3. Metalurgia: gas de alto horno, agua de refrigeración, gas de proceso.
4. Tratamiento de agua: aguas residuales industriales, agua pura, aire comprimido
