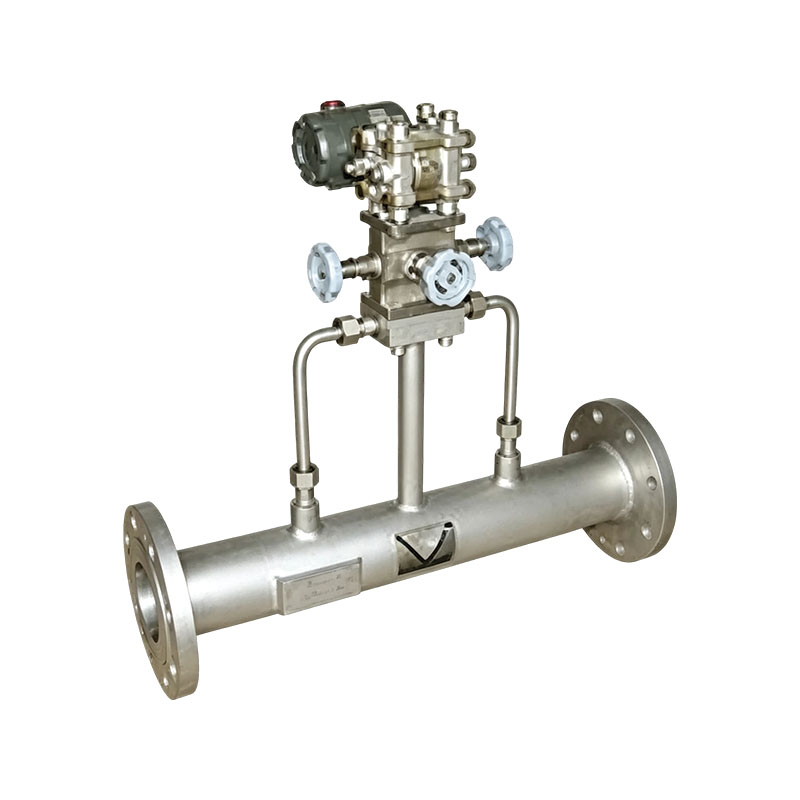

Caudalímetro de cuña serie XG-LX

El sistema de caudalímetro de cuña XG-LX es el sistema de instrumentos de flujo de presión diferencial de última generación de nuestra empresa. Cumple con los requisitos de medición de la mayoría de los fluidos, incluidos líquidos, gases y vapor limpios. Es particularmente adecuado para medir fluidos que son difíciles de medir con medidores de flujo tradicionales, como pulpa, lodos, lodos de petróleo, fueloil, aceite residual, alquitrán de hulla y otros fluidos y suspensiones de alta viscosidad que son propensos a la cristalización y la suciedad. Por lo tanto, los sistemas de caudalímetro en forma de cuña se utilizan ampliamente para medir medios de alta viscosidad y bajo número de Reynolds en campos como el petróleo, la industria química, la energía y la industria ligera.

Características del producto:
1. El uso de componentes de flujo en forma de "V" puede eliminar áreas estancadas y prevenir obstrucciones en el sistema.
2. El número de Reynolds tiene una amplia gama de aplicaciones, e incluso con un número de Reynolds de 500, todavía mantiene una relación cuadrada entre la presión diferencial y el caudal.
3. Fácil de instalar, usar y mantener.
4. Alta precisión de medición, incertidumbre ampliada de la calibración del flujo: ± 0,5% ~ ± 0,2% (calibración de agua o calibración de aceite).
5. La estabilidad a largo plazo es buena y los usuarios la elogian como un instrumento con tasa de falla cero.
6. Medidor de tipo dividido de una sola vez; Reemplazar la cuña (en el medio) puede ampliar el rango.
7. Estilos diversos:
Tipo normal: dentro del rango de 1:10, el error no lineal del coeficiente de flujo es ≤± 1%.
Tipo de alto rendimiento: la incertidumbre de expansión de la calibración del flujo dentro del rango de 1:3 es ± 0,5 % ~ ± 0,2 %.
8. El valor de la alarma de sobrepresión y el valor de la alarma de baja presión se pueden configurar de acuerdo con la situación de presión en el sitio. Cuando se producen situaciones de sobrepresión o baja presión durante el uso, el instrumento sonará y encenderá automáticamente una alarma, previniendo eficazmente accidentes de seguridad de producción causados ​​por la sobrepresión.

Industria de aplicaciones:
1. Industria petroquímica: medición de medios particulados y de alta viscosidad como petróleo crudo, petróleo pesado, petróleo residual, lodos de carbón, etc.; Es un instrumento de estrangulamiento comúnmente utilizado en equipos de refinación.
2. Minas metalúrgicas: se utiliza para medir lodos, agua de lavado de carbón y gas de alto horno/horno de coque; Adecuado para condiciones de trabajo con alto contenido de polvo y partículas sólidas.
3. Energía termoeléctrica: Monitoreo de flujo de combustible de caldera, lodos de desulfuración y agua de cenizas, capaz de soportar altas temperaturas y fluidos sucios.
4. Tratamiento ambiental de aguas: Medición de aguas residuales, reflujo de lodos y aguas residuales que contienen impurezas, con estructura de cuña autolimpiante que no es propensa a la deposición de lodos.

Contáctenos
ANTV：Sin artículo anteriorSIG：XG-DRB Caudalímetro Dilbar
Preguntas frecuentes Especificaciones de rendimiento

P1: ¿Cuál es el principio de un caudalímetro de cuña y cuál es su mayor ventaja?
R: Al pertenecer al caudalímetro de estrangulación de presión diferencial, el fluido fluye a través de un bloque de cuña en forma de V en la tubería y se genera una presión diferencial antes y después del bloque de cuña. El caudal se calcula en función de la presión diferencial. Ventajas principales: sin rincones muertos, efecto de autolavado, habilidad para medir medios sucios de alta viscosidad y que contienen partículas sólidas, medición estable incluso con números de Reynolds bajos y soporte para detección de flujo bidireccional.

P2: ¿Cuáles son los requisitos para la sección de tubería recta de un caudalímetro en forma de cuña?
R: Requiere una longitud más corta que la placa de orificio, generalmente 5D en el frente y 3D en la parte posterior (D es el diámetro interior de la tubería); Los codos, válvulas y reductores pueden perturbar el campo de flujo, así que trate de evitarlos tanto como sea posible; Durante la instalación, las esquinas puntiagudas de las cuñas deben mirar hacia abajo para garantizar un flujo suave de partículas sólidas y evitar la acumulación.

P3: ¿En qué circunstancias la medición del tráfico es inexacta?
R: Razones comunes: ① Obstrucción, acumulación de líquido y fugas de tuberías de presión; ② El desgaste de la cuña y la incrustación cambian el área de estrangulamiento; ③ El rango del transmisor y la configuración de los parámetros de raíz cuadrada son incorrectos; ④ La viscosidad del medio difiere significativamente de las condiciones de calibración. Priorizar la verificación del sellado de la tubería de impulso y de los parámetros del transmisor.

P4: ¿El caudalímetro de cuña necesita mantenimiento regular?
R: Sin piezas móviles y bajo mantenimiento diario. Se recomienda soplar y limpiar periódicamente la tubería de presión en condiciones de polvo sólido/alto; Abra la válvula de equilibrio del grupo de tres válvulas para proteger el transmisor durante un apagado prolongado; Al soplar la tubería, es necesario retirar el caudalímetro para evitar que la escoria de soldadura raye la superficie del bloque de cuña y afecte la precisión.

Especificaciones de rendimiento: (Para tamaños superiores a DN300, comuníquese con nuestra empresa)

modelo Diámetro nominal (mm) Relación de cuña h/D Rango de flujo (m³/h) Longitud (mm) Presión de trabajo (MPa) Temperatura media (℃) Precisión de la calibración del agua (o calibración del aceite) Estándar de brida
XG-LX-G-15 15 0,2 ~ 0,5 0,28 ~ 2,7 600 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-25 25 0,2 ~ 0,5 0,8 ~ 7,5 600 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-40 40 0,2 ~ 0,5 1,5 ~ 21 700 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-50 50 0,2 ~ 0,5 3 ~ 33 700 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-80 80 0,2 ~ 0,5 6 ~ 75 800 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-100 100 0,2 ~ 0,5 17 ~ 100 800 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-150 150 0,3 ~ 0,5 45 ~ 310 1000 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-200 200 0,3 ~ 0,5 68 ~ 460 1000 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-250 250 0,3 ~ 0,5 109 ~ 865 1200 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-300 300 0,3 ~ 0,5 155 ~ 1225 1200 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
