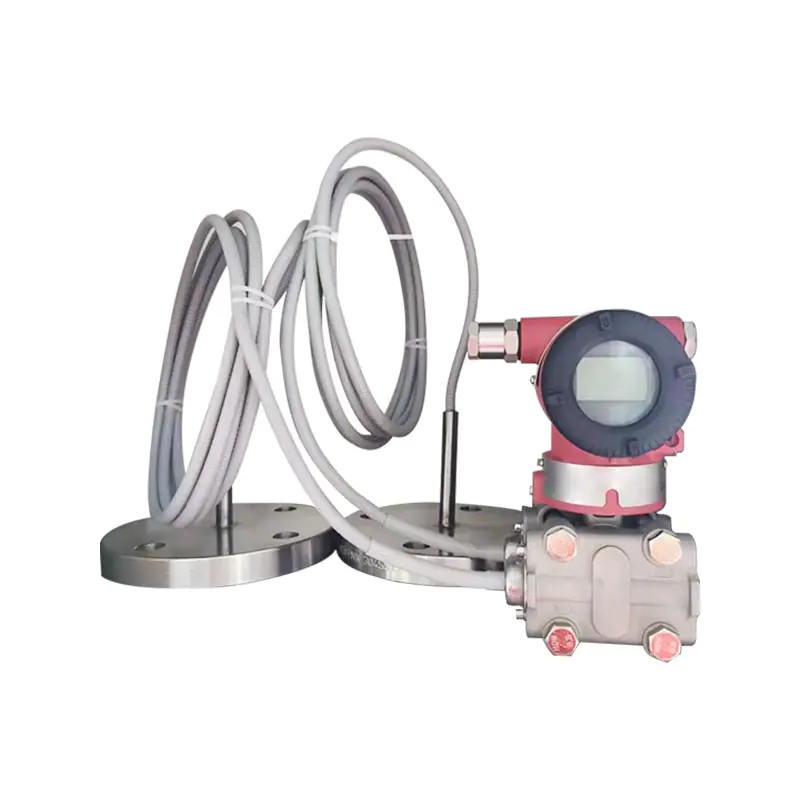

Transmisor remoto de presión diferencial XG3051DP

P1: ¿Cuál es el propósito principal del transmisor remoto de doble brida XG3051DP para medir?
R: Se utiliza principalmente para medir la presión diferencial; A menudo se utiliza para medir el nivel de líquido, el caudal y la densidad del medio en tanques cerrados. Estructura de aislamiento capilar de doble brida, adecuada para alta viscosidad, fácil cristalización, corrosión fuerte y medios de alta temperatura, para evitar el bloqueo medio y la corrosión del cuerpo del sensor, salida HART de 4-20 mA e interfaz con el sistema DCS/PLC.
P2: ¿Cuáles son las razones del punto cero inexacto y la desviación numérica después de la instalación de doble brida?
R: La deriva puede ser causada por cambios de temperatura ambiental, compresión capilar, incrustación y cristalización de la membrana y configuraciones incorrectas de los parámetros de migración. Después de la instalación, se debe realizar la migración del punto cero in situ; Evite apretar y doblar los capilares con un radio pequeño; Cuando la temperatura de funcionamiento cambie significativamente, aumente la amortiguación del instrumento de forma adecuada.
P3: ¿Cómo elegir el material del diafragma de brida?
R: Se selecciona acero inoxidable 316L para condiciones de trabajo normales; Los medios corrosivos se pueden seleccionar entre aleación de Hastelloy y película de tantalio. Al realizar un pedido, proporcione el nombre del medio, la temperatura y la presión para facilitar la combinación del diafragma y el fluido de llenado capilar.
P4: ¿Cuáles son los tabúes para instalar tubos capilares?
R: No se permite cortar ni doblar con fuerza los tubos capilares; el radio mínimo de curvatura es > 50 mm, y no se pueden apretar ni golpear. El tubo capilar está lleno en su interior con líquido sellador. Una vez que esté dañado y tenga fugas, el instrumento fallará directamente y no podrá repararse en el sitio.

Instrucciones de conectividad de procesos para reenvío unilateral sin bridas de reenvío

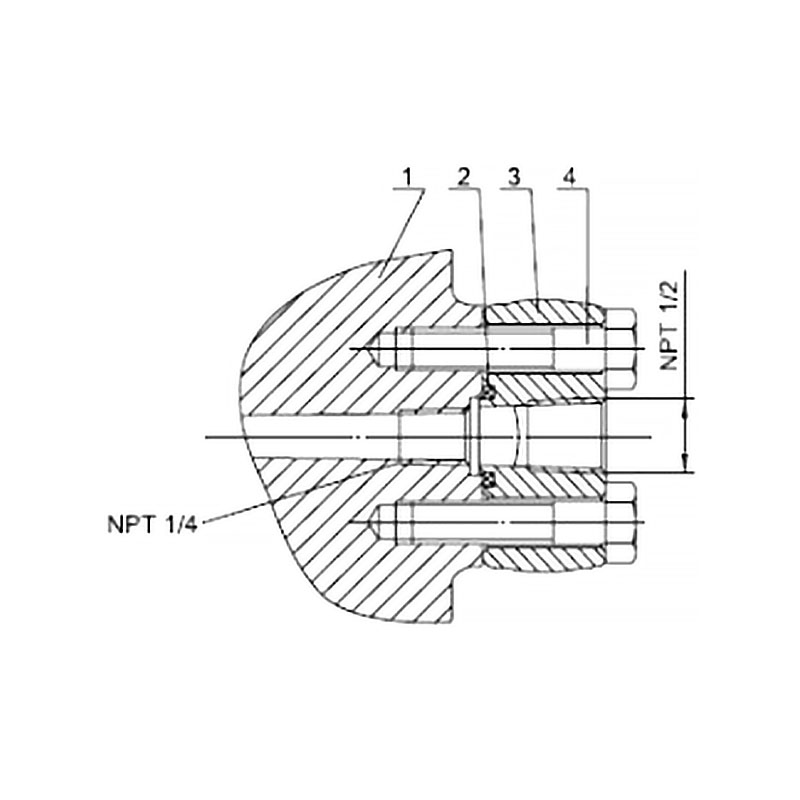

Brida elíptica de acero inoxidable de 1/2 NPT (Código 1)		1. Brida de la cámara de presión
		2. Junta tórica
		3. Conexión de brida elíptica NPT 1/2
		4. Perno

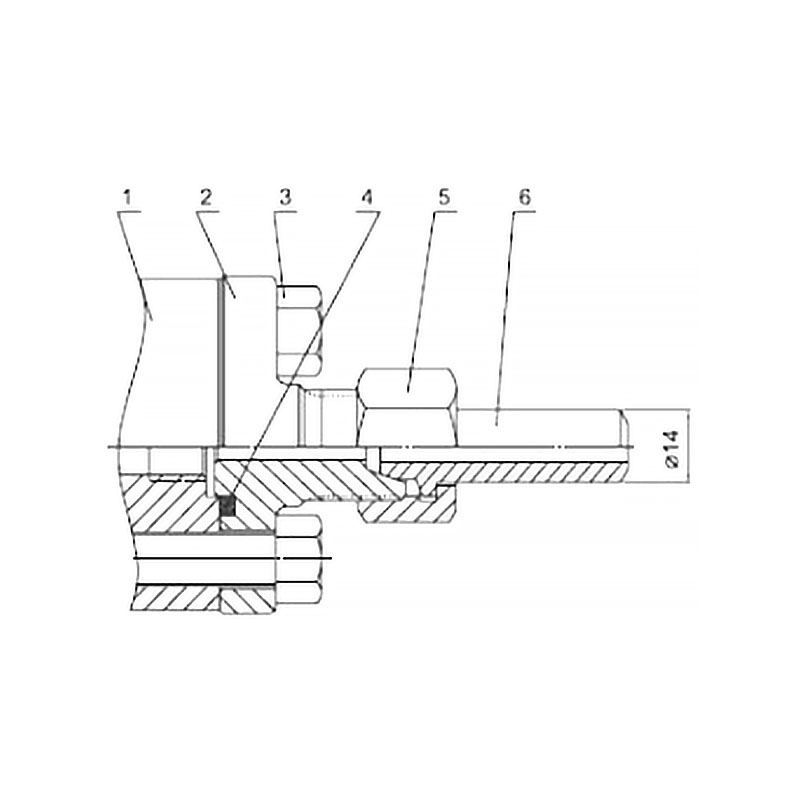

Conector en T de acero inoxidable M20x1,5 (Código 2)		1. Brida de la cámara de presión
		2. Racor roscado macho en forma de T M20×1,5
		3. Perno
		4. junta tórica
		5. Tuerca M20×1,5
		6. Tubo de entrada de presión

Parámetros de medición: presión diferencial, nivel de líquido

El alcance mínimo del transmisor remoto debe ser el valor mayor entre los rangos mínimos de la Tabla 1 y la Tabla 2.
El rango ajustable no será menor que el rango mínimo. El alcance máximo del transmisor remoto será el valor menor entre el alcance máximo del cuerpo del transmisor y la presión nominal de la brida de nivel.

Señal de salida
Salida HART de 2 cables, 4–20 mA CC, comunicación digital; El protocolo HART se superpone a la señal de CC de 4 a 20 mA.
Límites de la señal de salida: Imin = 3,9 mA, Imax = 20,5 mA

La constante de amortiguación del componente amplificador es 0,1 s; la constante de tiempo del sensor y la brida del sello remoto varía de 0,2 a 6 s, dependiendo del rango del sensor, la relación de rango, la longitud del capilar y la viscosidad del fluido de llenado.
La constante de tiempo ajustable adicional oscila entre 0,1 y 60 s.

El cuerpo del transmisor se puede fijar en cualquier posición. La condición óptima de instalación es mantener vertical el eje de la brida del proceso. La desviación de posición provocará un cambio de cero corregible. La carcasa electrónica se puede girar hasta 360° y el tornillo de fijación puede fijarla en cualquier posición angular.
La brida del sello remoto se conecta a una brida de acoplamiento que cumple con los estándares ANSI/DIN. La brida de acoplamiento deberá estar equipada con una junta blanda y pernos y tuercas de montaje (los pernos y tuercas son opcionales para los usuarios).
Para transmisores de sello remoto dual, los conjuntos de capilares y las bridas de sello remoto se instalarán en un ambiente con la misma temperatura ambiente en la medida de lo posible.
El radio mínimo de curvatura del capilar es de 75 mm. ¡Está estrictamente prohibido enrollar!

Condiciones ambientales

Límite de temperatura del medio de proceso
Temperatura media:-30~400°C

Nota: Se debe prestar especial atención a cualquier valor que exceda el rango de temperatura y presión anterior; estos se pueden cumplir a través de
diseño especial.

Condiciones de potencia y carga
El voltaje de la fuente de alimentación es de 24V
R≤(Us-12V) /Imáx kQ 2
donde Imáx=23 mA
Tensión máxima de alimentación: 42 VCC
Tensión mínima de alimentación: 12 VCC, 15 VCC (pantalla LCD retroiluminada)
Rango de carga de comunicación digital: 250~600Q

Nota: (1) A Descripción del nivel de rendimiento: Durante las pruebas, el rendimiento es normal dentro de los límites de las especificaciones técnicas.
(2) Descripción del nivel de rendimiento B: Durante la prueba, las funciones o el rendimiento disminuyen o desaparecen temporalmente, pero pueden recuperarse por sí solos; las condiciones operativas, el almacenamiento y los datos reales permanecen sin cambios.

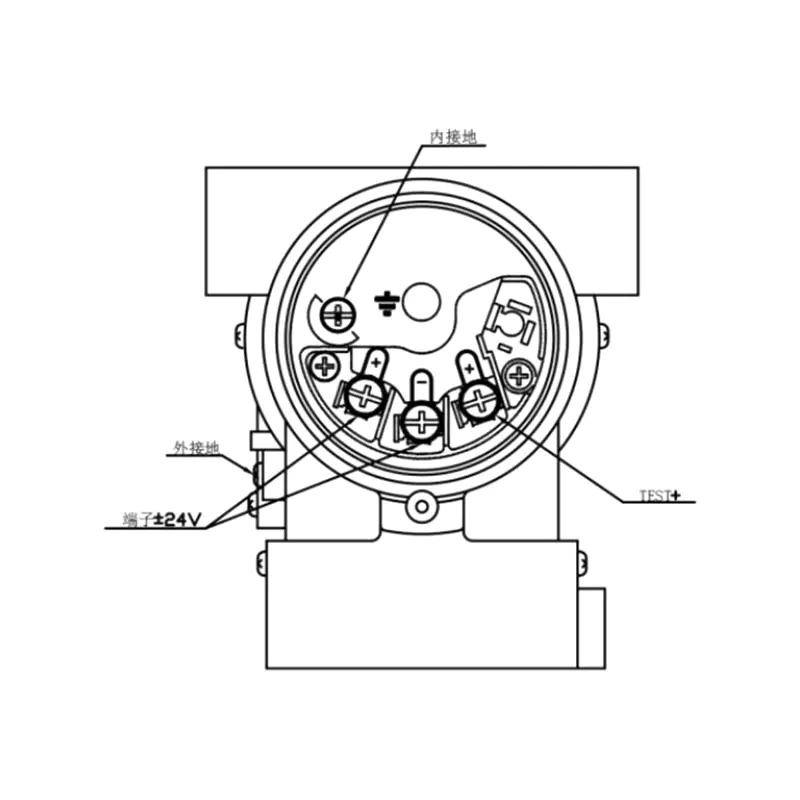

Figura 5: Diagrama de conexión eléctrica

Nota: La función de interfaz rápida es equivalente al terminal de señal.

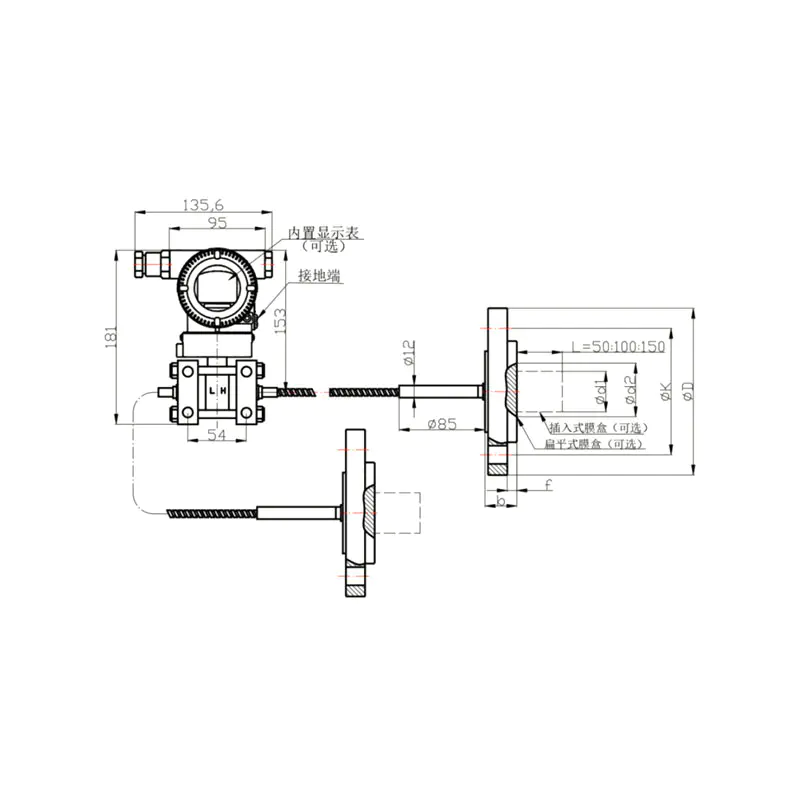

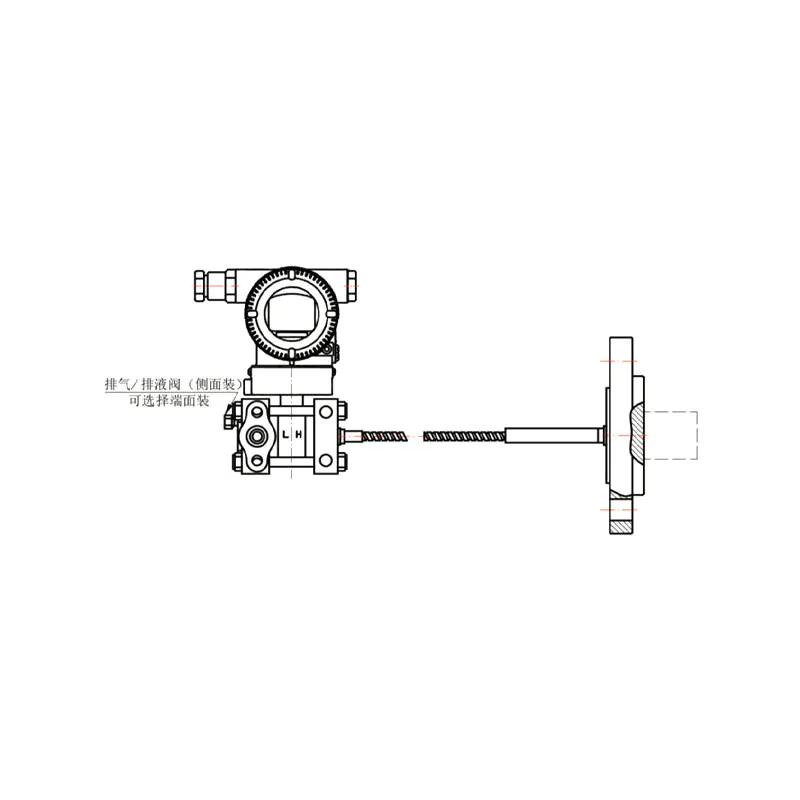

Dibujo 1: Dibujo del conjunto de sello remoto de presión diferencial de doble cara de tipo básico	Dibujo 2: Dibujo del conjunto de sello remoto de presión diferencial de un solo lado de tipo básico

Nota:
(1) El conjunto de sello remoto de presión diferencial de tipo básico de un solo lado se puede instalar en el lado de alta presión o en el lado de baja presión del cuerpo del transmisor.
(2) El método de instalación del cuerpo del transmisor para conjuntos de sello remoto de presión diferencial de tipo básico de una o dos caras es el mismo que el del transmisor de presión diferencial serie XG3051DP.

Nota:Usercanoptionallyequipinsaatonbosannut.

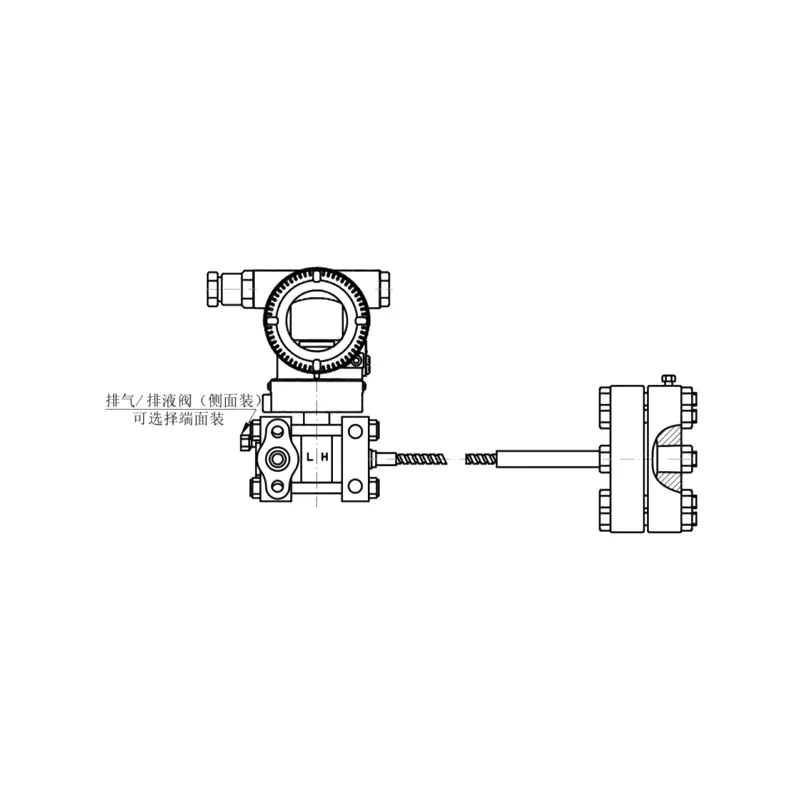

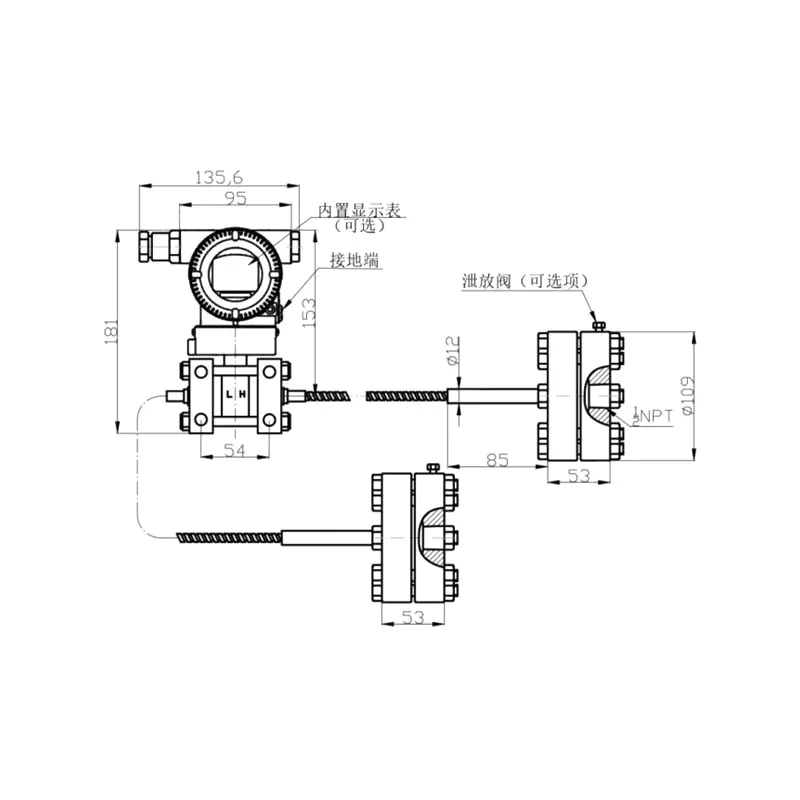

Figura 3	Figura 4 Conjunto de sello remoto de presión diferencial montado en rosca de un solo lado

Nota:
(1) El conjunto de sello remoto de presión diferencial montado en rosca de un solo lado se puede instalar en el lado de alta presión o en el lado de baja presión del cuerpo del transmisor.
(2) El método de instalación del cuerpo del transmisor para conjuntos de sello remoto de presión diferencial montados con rosca de un solo lado y de doble cara es el mismo que el del transmisor de presión diferencial de la serie XG3051DP.
