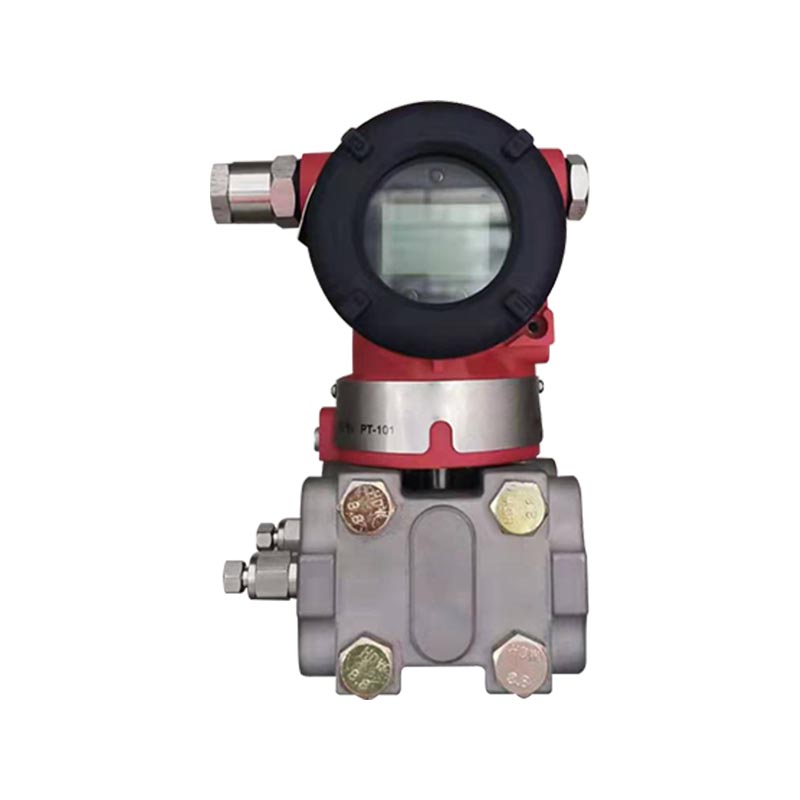

Transmisor de presión diferencial XG3051DP

Name: Transmisor de presión diferencial XG3051DP
Rating: 5 (99 reviews)

Introducción del producto:
XG3051DP pertenece al transmisor de presión diferencial inteligente capacitivo serie 3051 de producción nacional, que adopta el principio de detección capacitiva para convertir la diferencia de presión del medio medido en una señal estándar HART de 4-20 mA. Se puede utilizar para medir parámetros de proceso como presión diferencial, nivel de líquido, caudal, nivel de líquido en recipiente cerrado, diferencia de presión de tubería, etc. Se utiliza ampliamente en sistemas de control DCS y PLC.

Industria de aplicaciones:
1. Industria petroquímica: nivel de líquido del recipiente de reacción, caudal de la tubería, diferencia de presión del filtro, nivel de líquido del tanque, ampliamente utilizado en condiciones a prueba de explosiones.
2. Industria energética: monitoreo de sistemas de calderas y turbinas en centrales eléctricas, caudal de vapor y agua, presión negativa del horno, nivel de líquido del contenedor y diferencia de presión del filtro.
3. Tratamiento de agua/protección del medio ambiente: procesos de purificación de agua y aguas residuales, nivel del tanque, caudal de la tubería, diferencia de presión del filtro.
4. Industria metalúrgica: Medición de diferencia de presión de fluidos, nivel de líquido medio y flujo de tuberías de proceso en procesos de fundición.
5. Industria papelera: nivel de líquido de pulpa, diferencia de presión del filtro, medición del flujo del proceso.

Contáctenos

ANTV：Transmisor de nivel de líquido de presión diferencial XG3051LT SIG：Transmisor remoto de presión diferencial XG3051DP

Preguntas frecuentes Especificaciones de rendimiento Especificaciones funcionales Instalación Instrucciones de conexión al proceso Conexiones eléctricas Tabla de códigos de modelo y especificación Especificaciones físicas

P1: ¿Qué parámetros puede medir el XG3051DP?
R: Este es un transmisor de presión diferencial que mide la presión diferencial en su núcleo. A través de la conversión de presión diferencial, puede medir el flujo de la tubería, el nivel de líquido del recipiente cerrado, la diferencia de presión antes y después de los filtros y la presión negativa del horno. No es posible medir directamente la presión absoluta. Al medir el flujo, se puede activar la función de raíz cuadrada HART para emitir señales de flujo.

P2: ¿Cuál es el motivo de la señal de salida del transmisor inexacta y la gran deriva del cero?
R: Hay fugas, obstrucciones y acumulación de fluido en las tuberías de presión positiva y negativa; ② Error de configuración de migración de rango; ③ Cambios bruscos de temperatura ambiental; ④ La membrana está sometida a un impacto de sobrepresión. Priorice la verificación de la tubería de impulso y recalibre el cero y el rango utilizando un controlador HART.

P3: ¿Cuáles son las precauciones para el cableado de dos hilos XG3051DP?
R: Al adoptar un sistema de dos cables DC24V, sin distinguir entre líneas de señal positivas y negativas, la carga máxima del circuito no supera los 500 Ω; La comunicación HART requiere un circuito conectado en serie con una resistencia de 250 Ω; Siga estrictamente las especificaciones a prueba de explosiones para el cableado en situaciones a prueba de explosiones y garantice una conexión a tierra confiable de la carcasa.

P4: ¿Qué condiciones operativas requieren el reemplazo de membranas que no sean 316L?
R: El medio probado es un medio altamente corrosivo (ácido fuerte, álcali fuerte, alto contenido de iones de cloruro), el 316L se corroerá y es necesario seleccionar láminas de película de Hastelloy C, Monel o Tantalum; Las condiciones de higiene alimentaria y farmacéutica requieren estructuras de membranas higiénicas personalizadas.

Precisión de referencia para ajustar el rango.
(Incluyendo linealidad de base cero, histéresis y repetibilidad) ±0,075%
Si TD>10 (TD = Span máximo / Span ajustado), la precisión es: ±(0,0075 × TD)%
La precisión de la salida de raíz cuadrada es 1,5 veces la precisión de referencia lineal anterior.

Efecto de la temperatura ambiente

Código de tramo	Efecto total de -20 ℃ ~ 65 ℃
A	±(0,45 × TD 0,25)% × Intervalo
B	±(0,30 × TD 0,20)% × Rango
C/D/E	±(0,20 × TD 0,10)% × Intervalo
Código de tramo	Efecto total para -40 ℃ ~ -20 ℃ y 65 ℃ ~ 85 ℃
A	±(0,45 × TD 0,25)% × Intervalo
B	±(0,30 × TD 0,20)% × Rango
C/D/E	±(0,20 × TD 0,10)% × Intervalo
Efecto fuera de rango	±0,075 % × intervalo

Efecto de presión estática

Código de tramo	Cantidad de efecto
A	±(0,15%URL 0,10%Span) / 4MPa
B	±(0,10%URL 0,075%Span) / 16MPa
C/D/E	±(0,05%URL 0,05%Span) / 16MPa

Efecto de sobrepresión

Código de tramo	Cantidad de efecto
A	±0,2 % × intervalo/4 MPa
B	±0,2 % × intervalo/16 MPa
C/D/E	±0,1 % × intervalo/16 MPa

Estabilidad a largo plazo

Código de tramo	Cantidad de efecto
A	±0,5 % × intervalo/año
B	±0,2 % × intervalo/año
C/D/E	±0,1 % × intervalo/año

Efecto de la fuente de alimentación: ±0,001%/10 V (12-42 V CC), insignificante.

Rango y límites
Código de tramo	Artículo	kPa	mbar
A	lapso	0,1 ~ 1	1 ~ 10
A	Rango	−1 ~ 1	−10 ~ 10
B	lapso	0,2 ~ 6	2 ~ 60
B	Rango	−6 ~ 6	−60 ~ 60
C	lapso	0,4 ~ 40	4 ~ 400
C	Rango	−40 ~ 40	−400 ~ 400
D	lapso	2,5 ~ 250	25 ~ 2500
D	Rango	−250 ~ 250	−2500 ~ 2500
E	lapso	20 ~ 2000	0,2 ~ 20 barras
E	Rango	−500 ~ 2000	−5 ~ 20 barras

Parámetro	Especificación
Rango Limits	Ajustable libremente dentro de los límites superior e inferior del rango. Se recomienda seleccionar el código de extensión con la relación de reducción más baja posible para optimizar el rendimiento.
Ajuste cero	El cero y el span se pueden ajustar a cualquier valor dentro del rango de medición, siempre que: Span calibrado ≥ Span mínimo
Efecto de posición de montaje	Los cambios de posición de montaje paralelos al diafragma no provocan deriva del cero. Si la posición cambia más de 90° con respecto a la superficie del diafragma, se produce un desplazamiento del cero dentro de <0,4 kPa (corrigible mediante ajuste del cero). Sin efecto de extensión.
Salida	2 hilos, 4~20 mA CC, comunicación digital HART opcional.
	Salida lineal o de raíz cuadrada seleccionable.
	Salida signal limits: Imin = 3.9 mA, Imax = 20.5 mA
Corriente de alarma	Modo de alarma baja (min): 3,7 mA
	Modo de alarma alta (máx.): 21 mA
	Modo sin alarma (mantener): mantiene la corriente válida antes de la falla
	Valor predeterminado: modo de alarma alta
Tiempo de respuesta	Constante de amortiguación del amplificador: 0,1 s; Constante de tiempo del sensor: 0,1~2 s (dependiente del intervalo y la reducción).
	Constante de tiempo ajustable adicional: 0,1~60 s.
	El efecto de salida no lineal (por ejemplo, raíz cuadrada) depende de la función y se puede calcular.
Tiempo de calentamiento	< 15 segundos
Temperatura ambiente	−40 ~ 85 ℃
Temperatura ambiente	−20 ~ 65 ℃ (con LCD y junta tórica de caucho fluorado)
Temperatura de almacenamiento/transporte	−50 ~ 85 ℃; −40 ~ 85 ℃ (con pantalla LCD)
Presión de trabajo	Presión de trabajo nominal: 16 MPa / 25 MPa / 40 MPa (tres clasificaciones)
Límite de presión estática	Desde 3,5 kPa de presión absoluta hasta presión nominal. La presión de prueba puede ser 1,5 veces la presión nominal, aplicada a ambos lados del transmisor simultáneamente.
Límite de sobrecarga unidireccional	Sobrecarga unidireccional hasta la presión nominal
Compatibilidad electromagnética (CEM)	Consulte la tabla del Apéndice de compatibilidad electromagnética en la página siguiente

Condiciones de carga y suministro de energía
Voltaje de la fuente de alimentación	24 V, R ≤ (Us − 12 V) / Imáx kΩ
Voltaje de la fuente de alimentación	(donde Imáx = 23 mA)
Voltaje máximo de fuente de alimentación	42 VCC
Tensión mínima de alimentación	12 VCC; 15 VCC (con LCD retroiluminado)
Rango de carga de comunicación digital	250 ~ 600 Ω

Conexión eléctrica
Prensaestopas M20×1,5; Bloque de terminales adecuado para conductores de 0,5 ~ 2,5 mm².

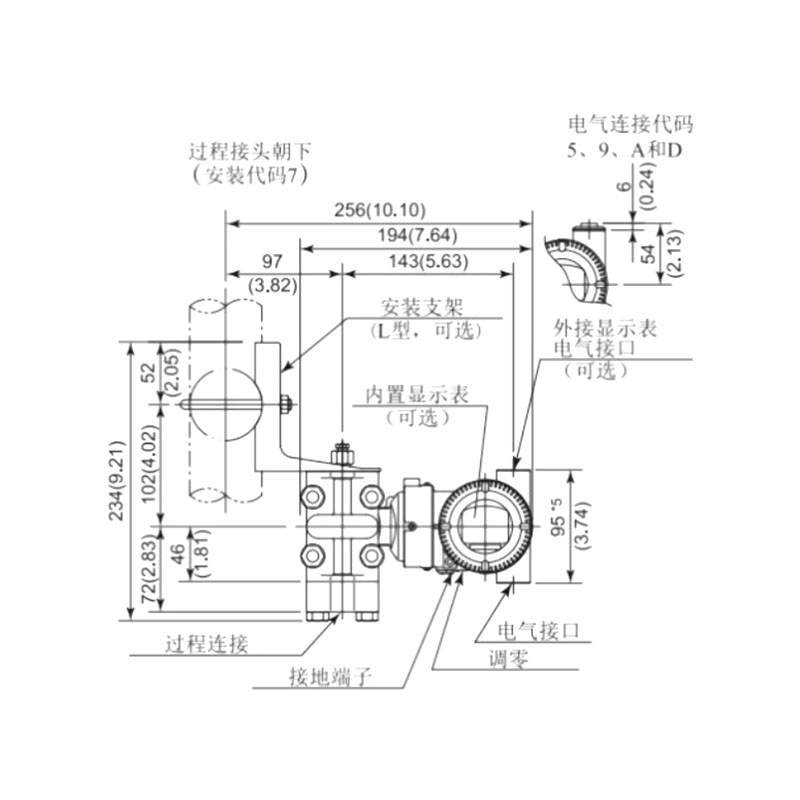

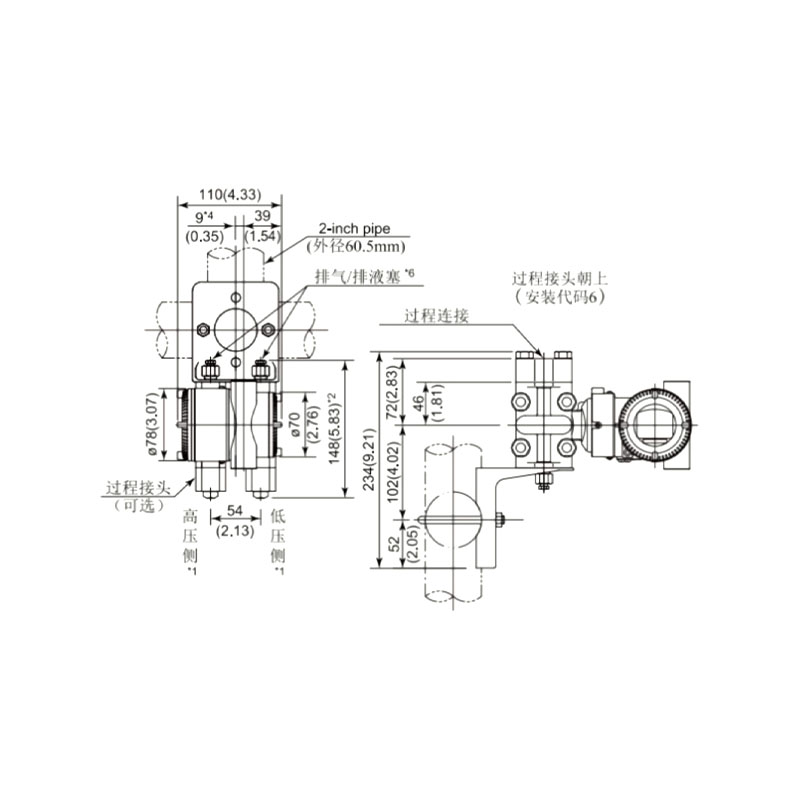

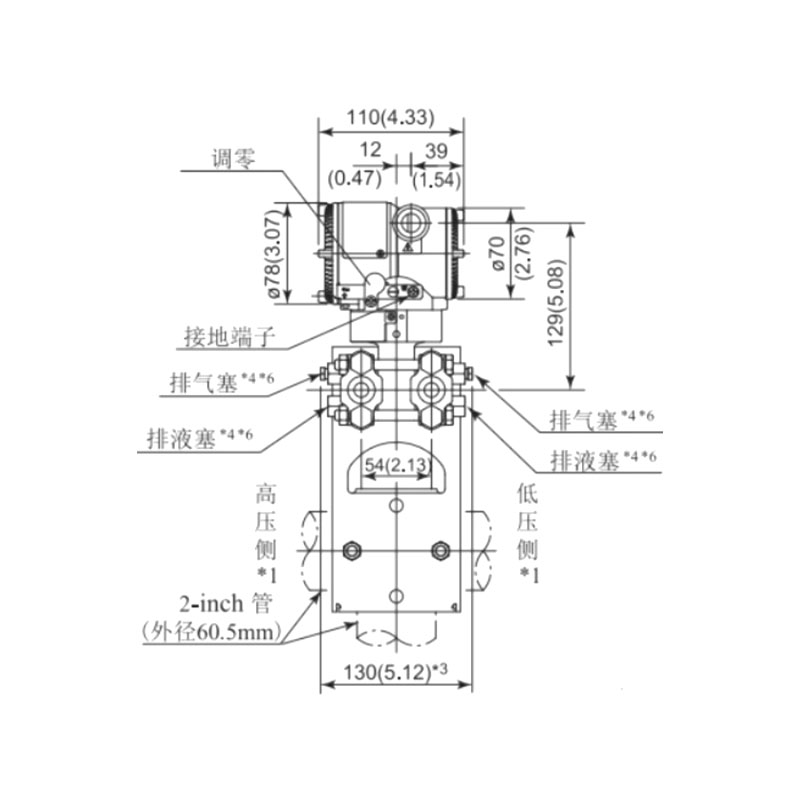

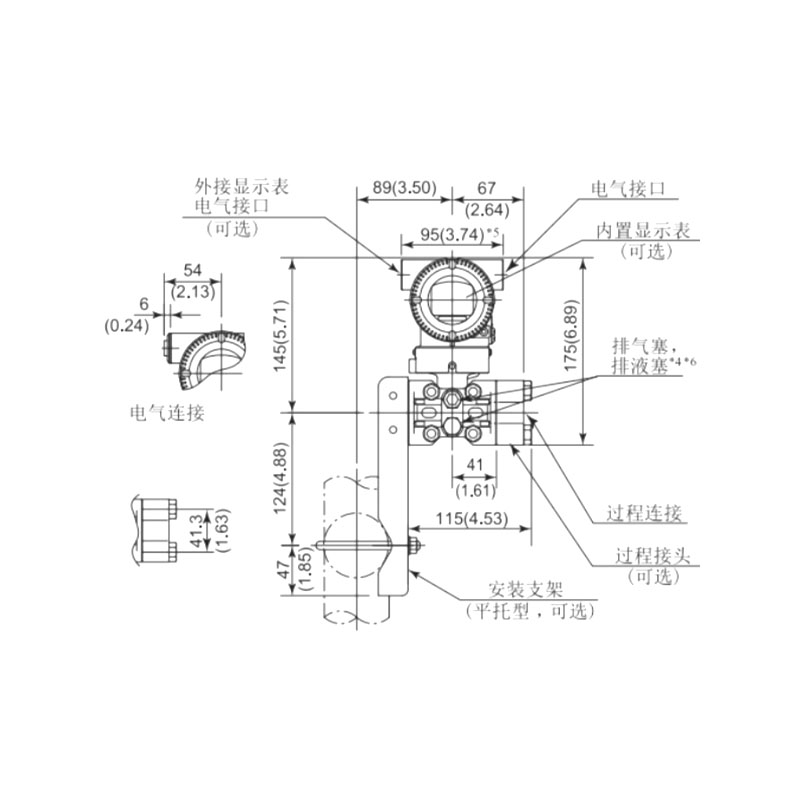

Conexión de proceso
Las dos caras extremas de la brida de conexión al proceso están roscadas con roscas internas NPT 1/4 y M10.

Instrucciones de conectividad de procesos para reenvío unilateral sin bridas de reenvío

Brida elíptica de acero inoxidable de 1/2 NPT (Código 1)		1. Brida de la cámara de presión
		2. Junta tórica
		3. Conexión de brida elíptica NPT 1/2
		4. Perno
Conector en T de acero inoxidable M20x1,5 (Código 2)		1. Brida de la cámara de presión
		2. Racor roscado macho en forma de T M20×1,5
		3. Perno
		4. junta tórica
		5. Tuerca M20×1,5
		6. Tubo de entrada de presión

Figura 5: Diagrama de conexión eléctrica

Nota: La función de interfaz rápida es equivalente al terminal de señal.

Selección de modelo de transmisor de presión diferencial XG3051DP-

Precisión

Salida

Error básico ±0,05%

4–20 mA con comunicación HART

Error básico ±0,075%

4–20 mA con comunicación HART

Error básico ±0,1%

4–20 mA con comunicación HART

Salida analógica de 4–20 mA

0–100Pa ~ 1kPa (0-10 ~ 100 mmH₂O) / (0-1 ~ 10mbar)

0–200Pa ~ 6kPa (0-20 ~ 600 mmH₂O) / (0-2 ~ 60mbar)

0–400Pa ~ 40kPa (0-40 ~ 4000 mmH₂O) / (0-20 ~ 400mbar)

0–2,5 kPa ~ 250 kPa (0-0,25 ~ 25 mH₂O) / (0-25 ~ 2500 mbar)

0–30kPa ~ 3MPa (0-2 ~ 200 mH₂O) / (0-0,3 ~ 30bar)

0–140kPa ~ 14MPa (0-3 ~ 300 mH₂O) / (0-1,4 ~ 140bar)

Material del diafragma

Llenar fluido

Acero inoxidable 316L.

Aceite de silicona

Acero inoxidable 316L.

Aceite fluorado

HastelloyC

Aceite de silicona

HastelloyC

Aceite fluorado

Acero inoxidable 316L chapado en oro.

Aceite de silicona

Acero inoxidable 316L chapado en oro.

Aceite fluorado

Acero inoxidable 316L recubierto de FEP

Aceite de silicona

tantalio

Aceite de silicona

Presión de trabajo nominal

0,2 MPa (solo para rango A)

7MPa (solo para rango A)

16MPa

25MPa

40MPa

Conexión de proceso
